设备管理

设备管理

一个工程下可维护多个设备，在菜单中点击“设备管理”，打开设备列表界面，如下图所示

新增设备

点击“新增”按钮，打开添加设备窗口，填写设备的信息并点击“确定”按钮，即可新增一个设备。

复制设备

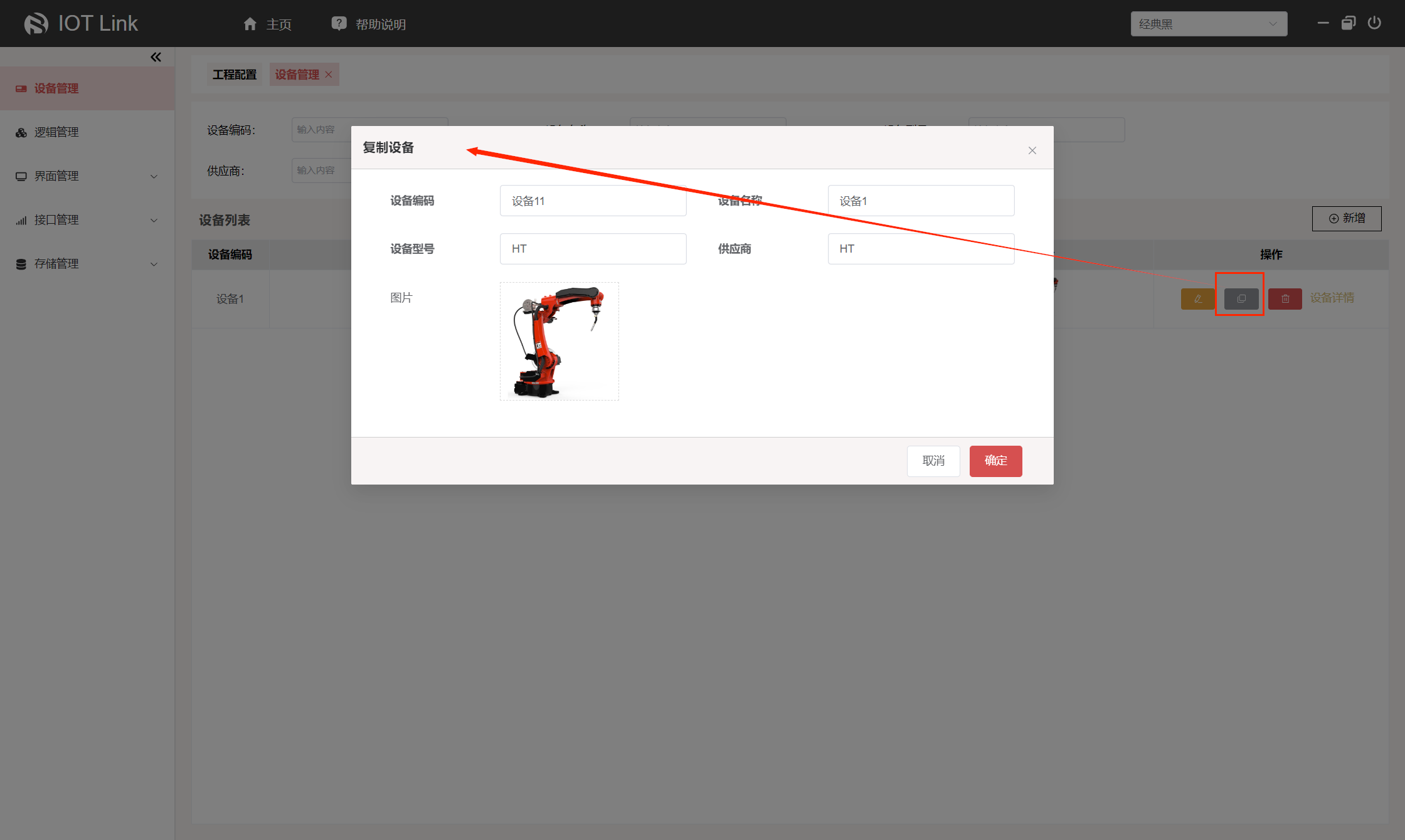

在设备列表中，点击“复制”按钮，即可复制一台设备。请在复制窗口中修改设备的信息。复制出来的设备会带有原设备的所有详细信息。

删除设备

点击“删除”按钮，可以删除此设备以及设备相关的所有数据，请谨慎使用。

设备详情

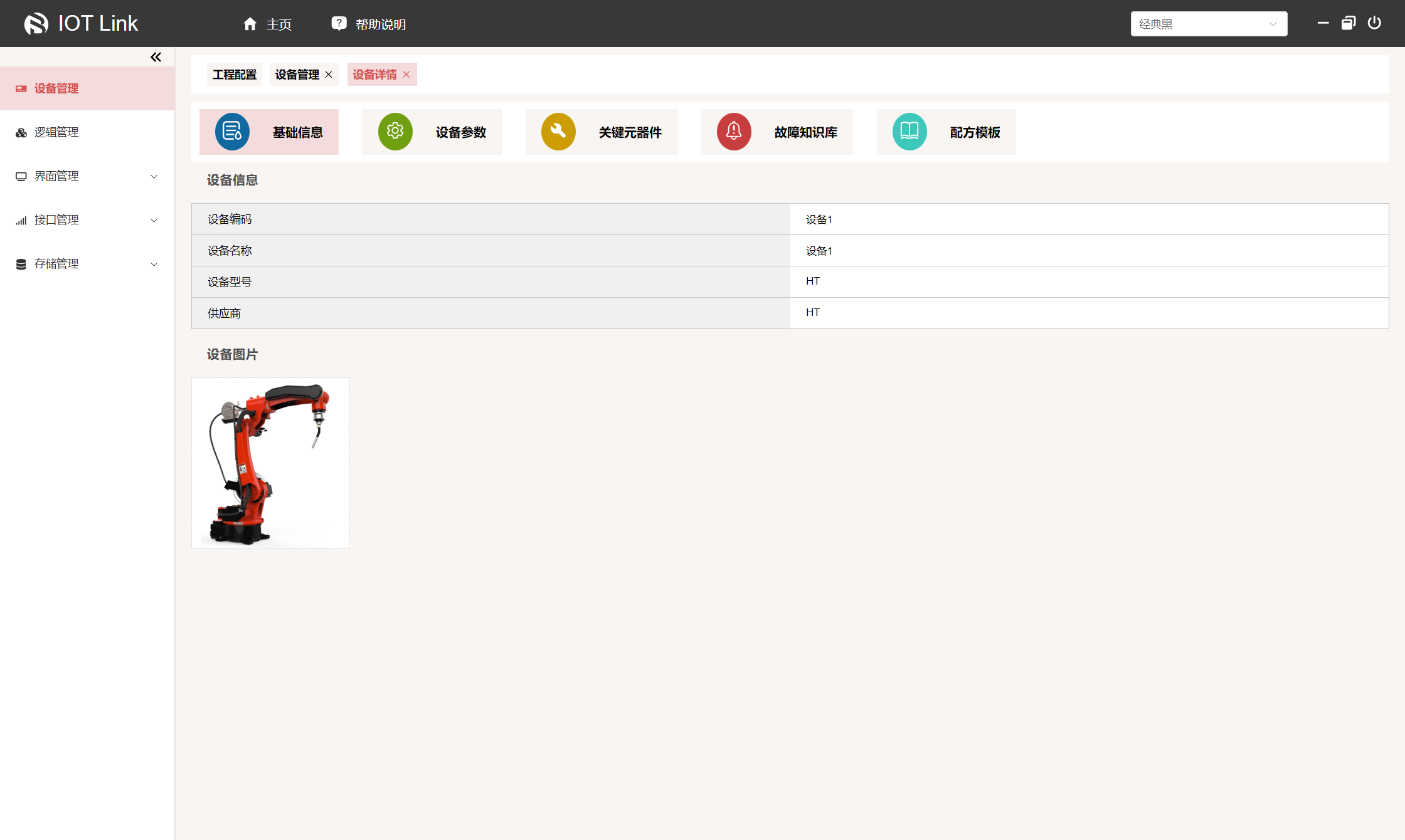

点击列表中的“设备详情”连接，可以打开设备详情界面。 如上图所示，默认显示的是基础信息界面，在这里可以修改设备的基础信息。

设备参数

然后点击“设备参数”按钮，打开PLC和参数列表，如下图所示：

新增PLC

点击PLC列表的“新增”按钮，弹出“添加PLC”窗口，如下图所示：

• PLC编码：PLC的标识
• 驱动类型：选择一个驱动协议
• Host：PLC的IP地址。
• 端口号：PLC的端口号

新增参数

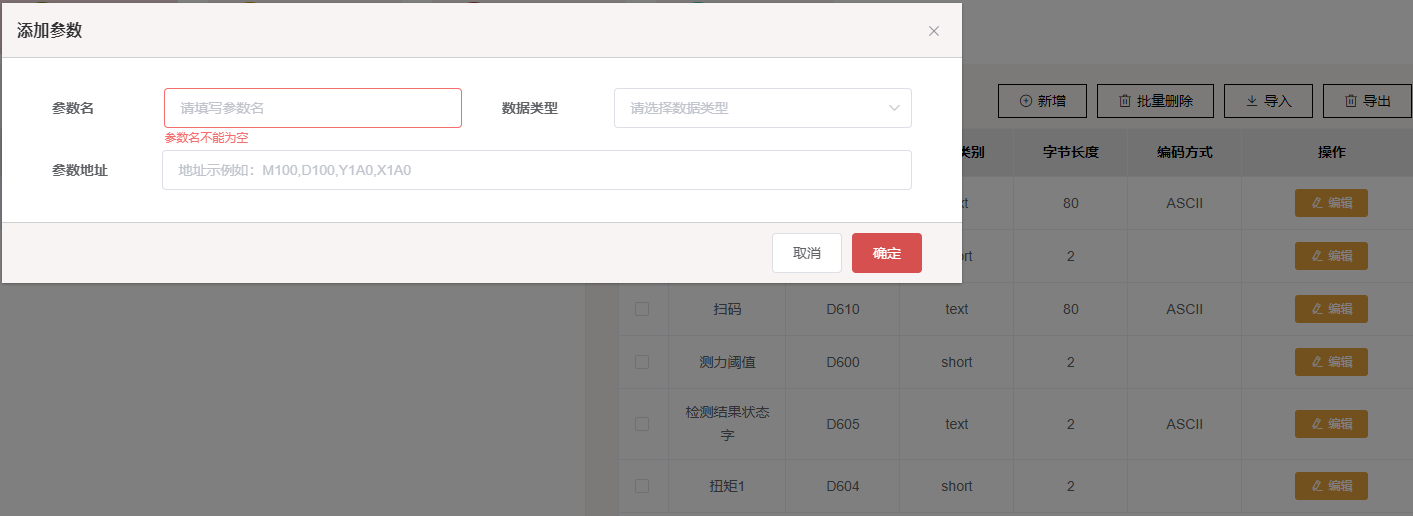

选中一个plc后，点击参数列表的“新增”按钮，新增一个设备参数，如下图所示：

• 参数名：参数的标识
• 数据类型：参数的数据类型，这里的类型与PLC的类型描述有差异，请根据实际的参数长度选择对应的类型
• 参数地址：参数的地址

参数导入导出

选中一个plc后，点击“导出”按钮，可批量导出该plc下的所有设备参数。

使用导出的Excel文件，填写好参数信息以后，点击“导入”按钮，可以将Excel文件中的参数批量导入到参数列表中。

关键元器件

若在运行端需要进行设备的维护保养，可在此处维护设备中的关键元器件，设置关键元器件的维护规则，生命周期等基础信息

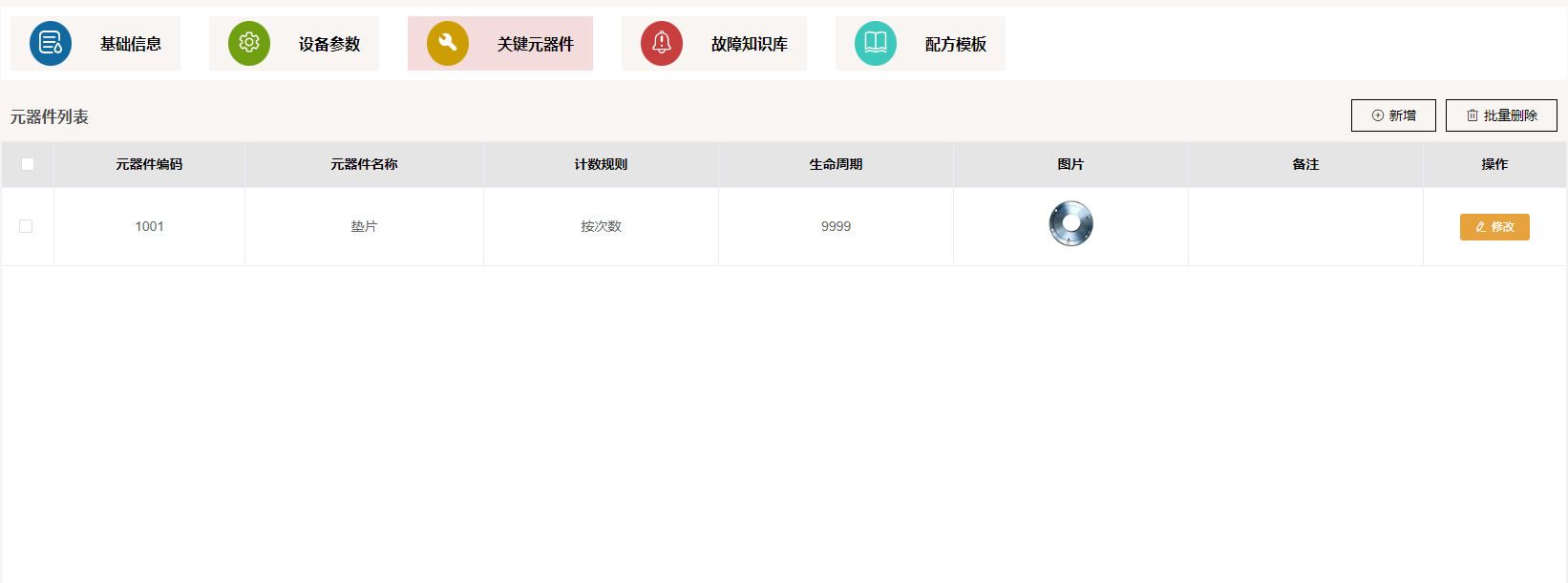

点击关键元器件，进入元器件维护界面，如下图所示:

新增关键元器件

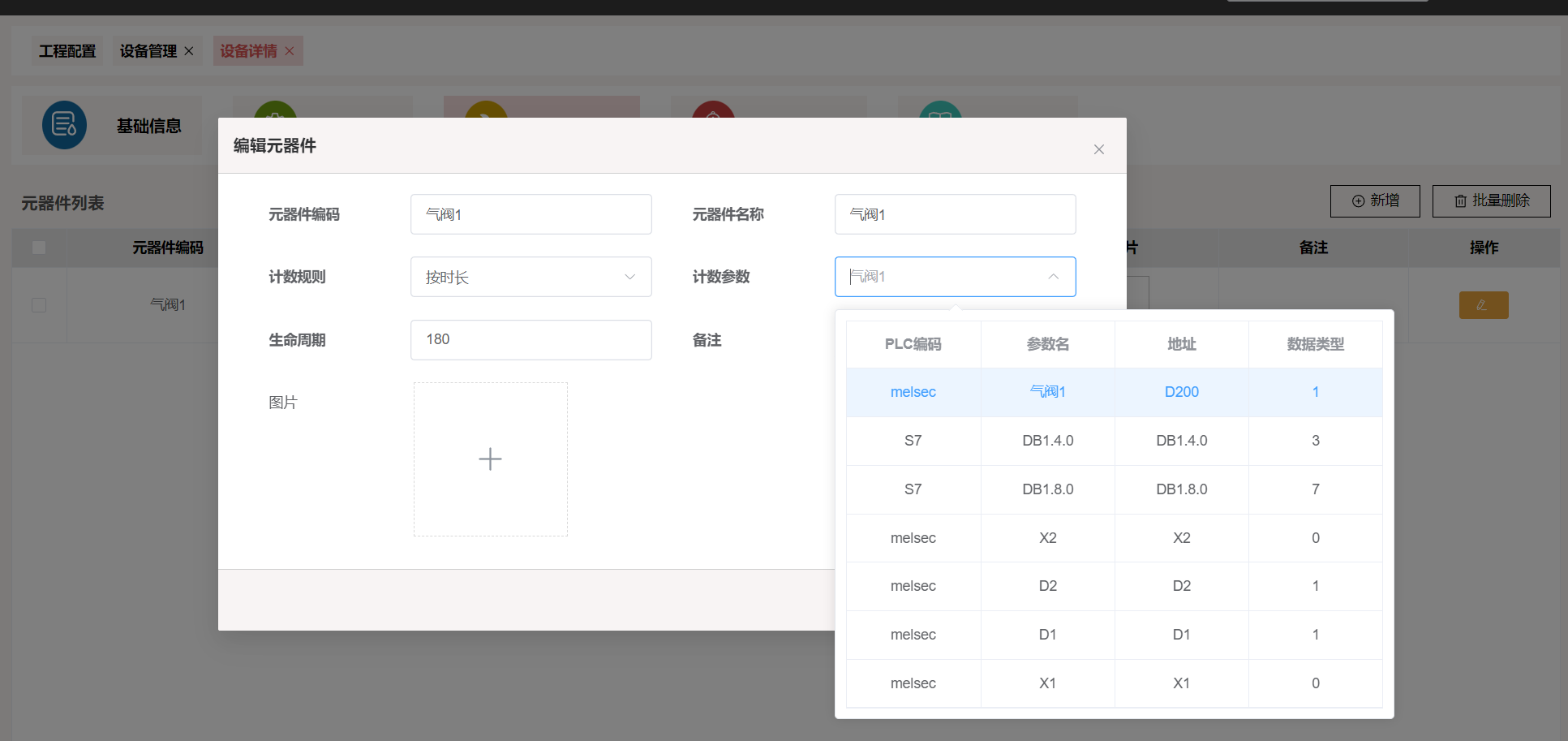

点击“新增”按钮，弹出元器件窗口，如下图：

• 元器件编码：关键元器件的编码
• 元器件名称：关键元器件的名称
• 计数规则：关键元器件使用寿命计数的规则，可选择按时间、按行程或按次数
• 计数参数：选择关键元器件计数的PLC参数
• 生命周期：关键元器件的可使用寿命

故障知识库

维护设备的常见故障类型，针对不同类型的故障报警提供异常原因参考，以便于故障发生时的维修处理，以及对不同的故障类型进行统计分析。维护好以后，在运行端会自动生成报警记录。

新增报警类别

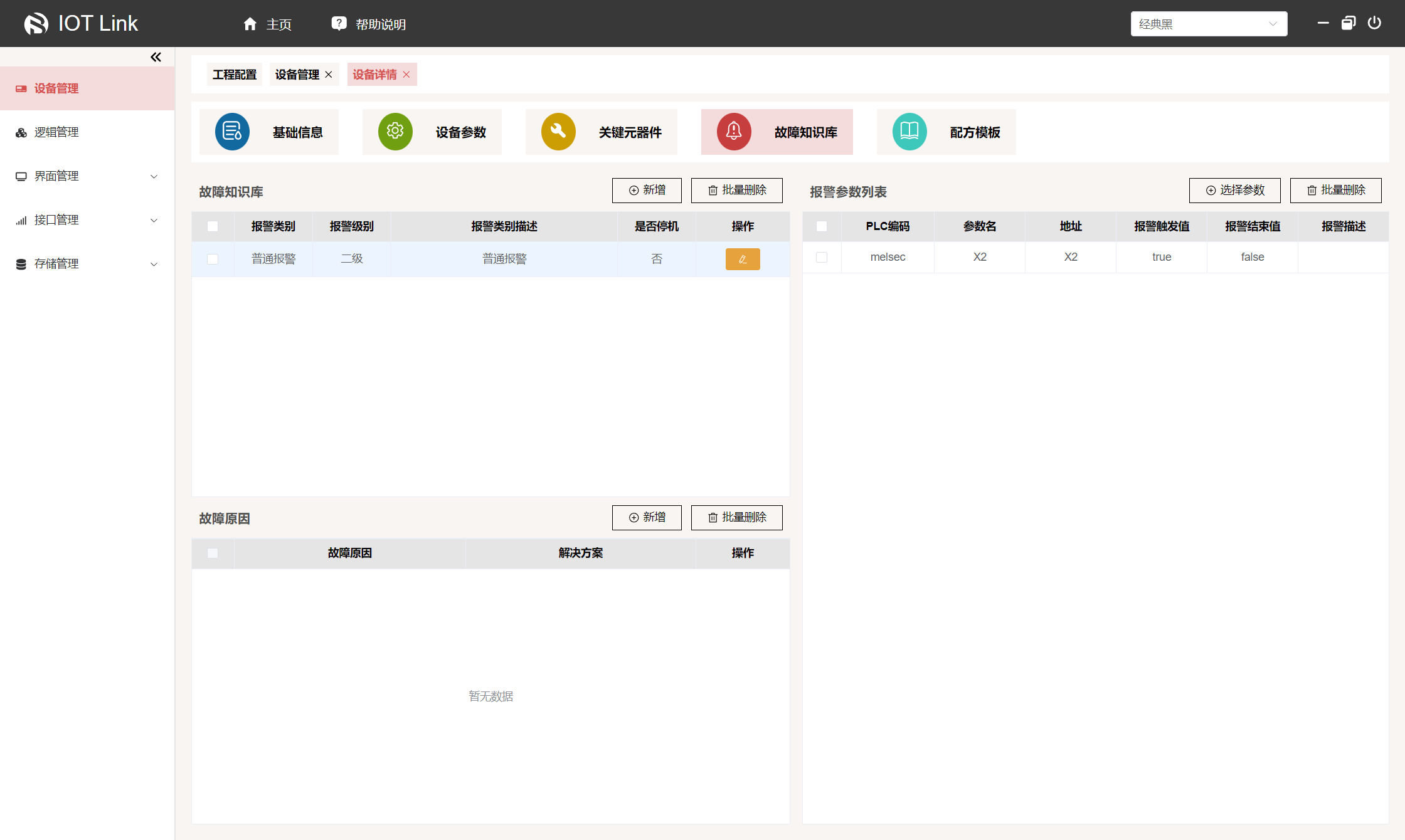

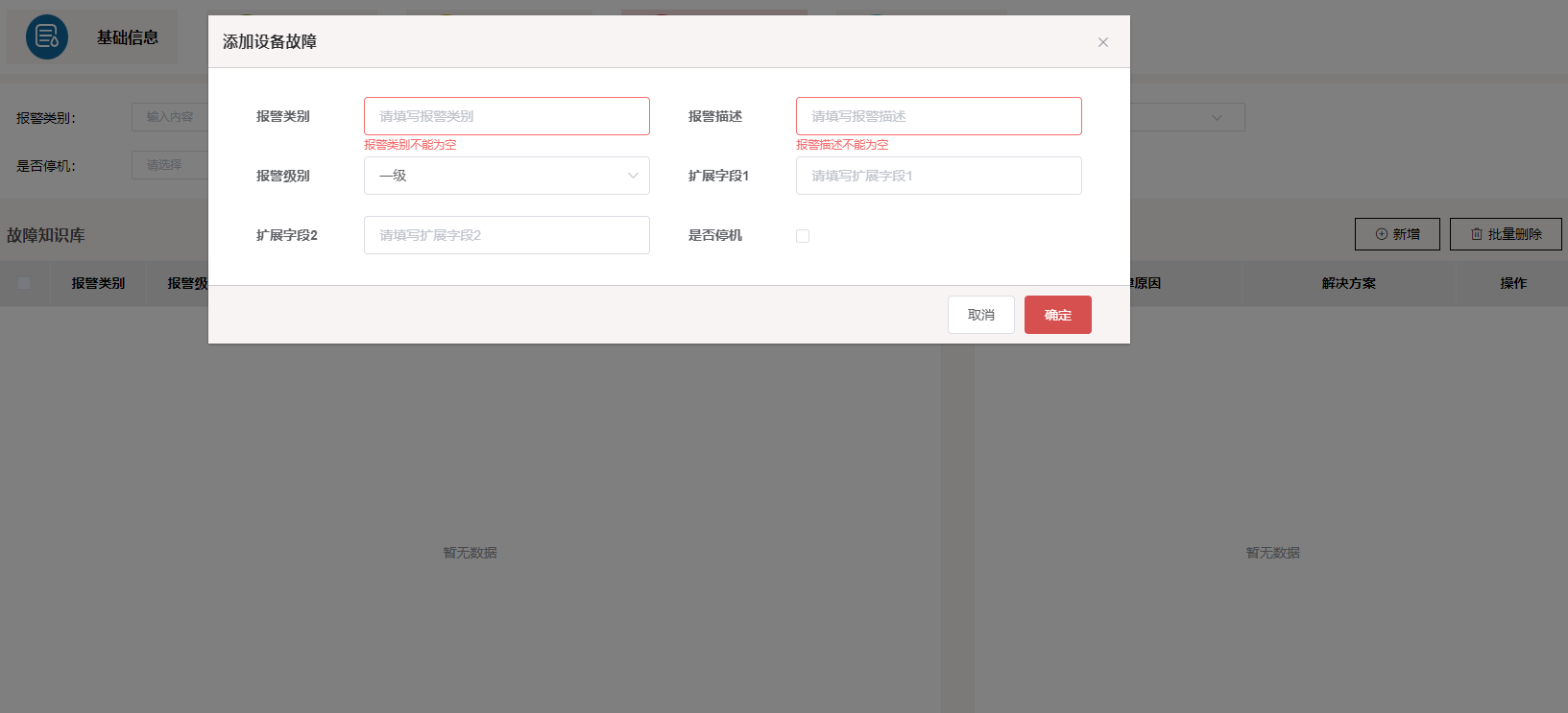

新增一个设备的报警类别，如下图所示

新增报警参数

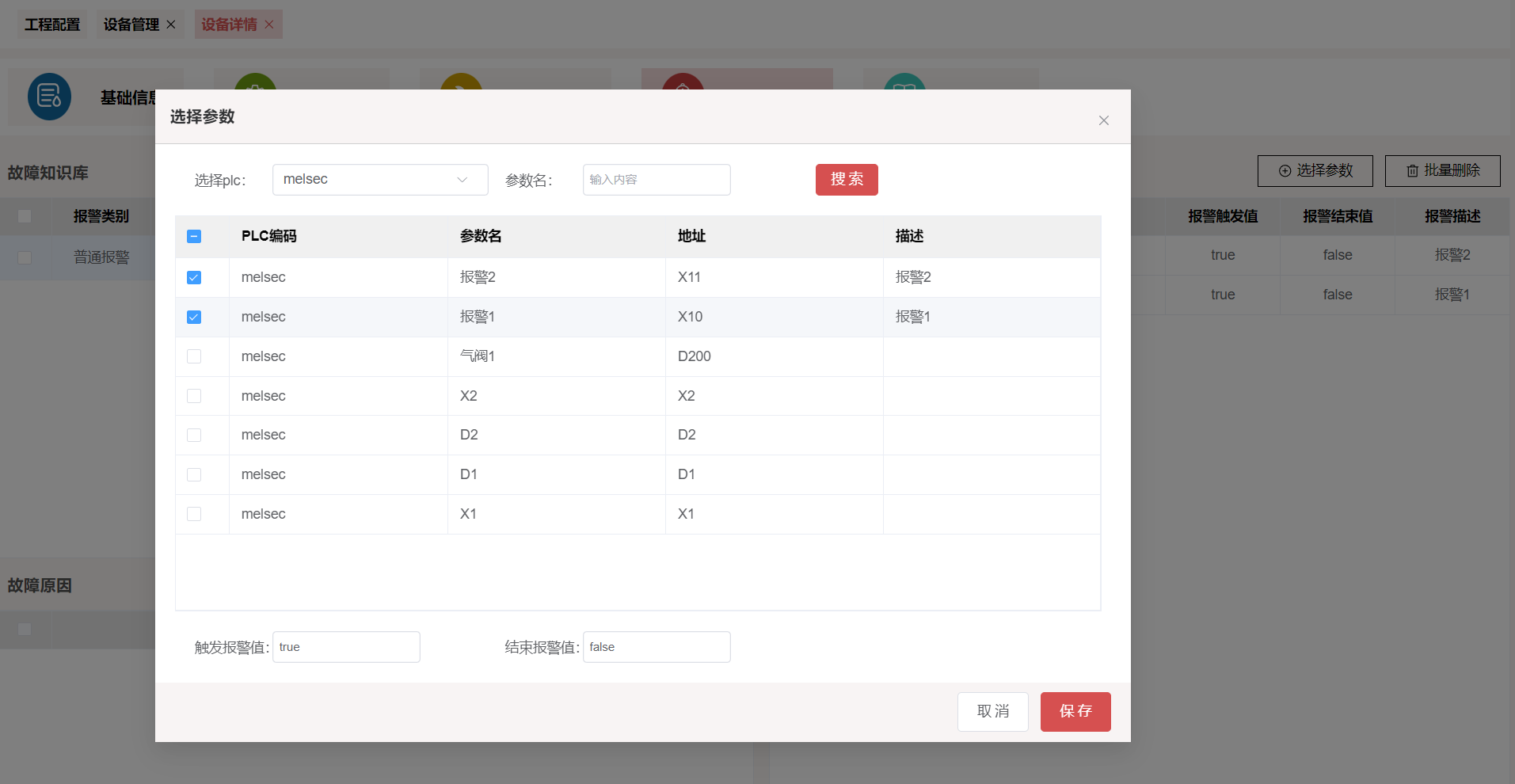

选中一个报警类别，为其添加一些用于报警的PLC参数，如下图所示：

• 列表：所有PLC参数的列表
• 触发报警值：参数等于此值时，报警开始
• 结束报警值：参数等于此值时，报警结束

新增故障原因

如果在运行端需要启用设备维修功能，则还需要维护故障原因，因为在维修时需要填写相关的信息。

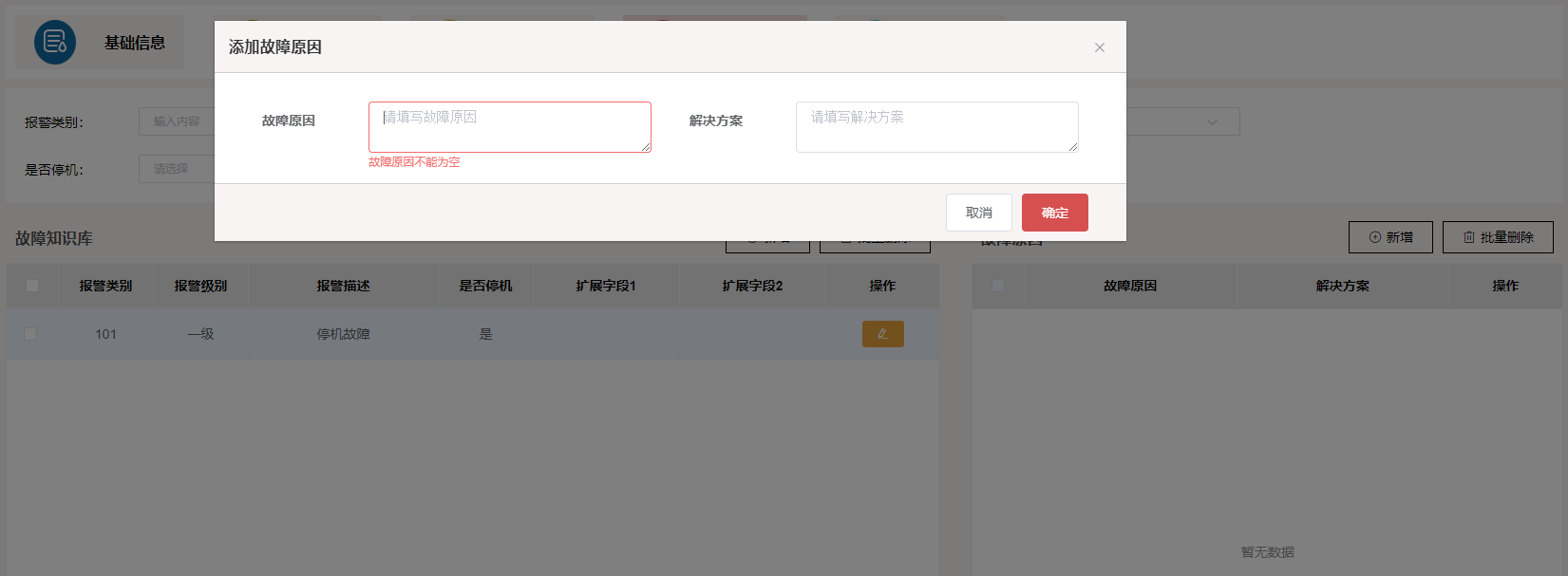

选中该报警类别，点击右侧面板的新增按钮，新增该类报警常见的故障原因，如下图所示：

配方模板

维护多种配方模板，方便参数写入时根据配方模板自动获取参数，向设备批量下发参数

新增配方模板

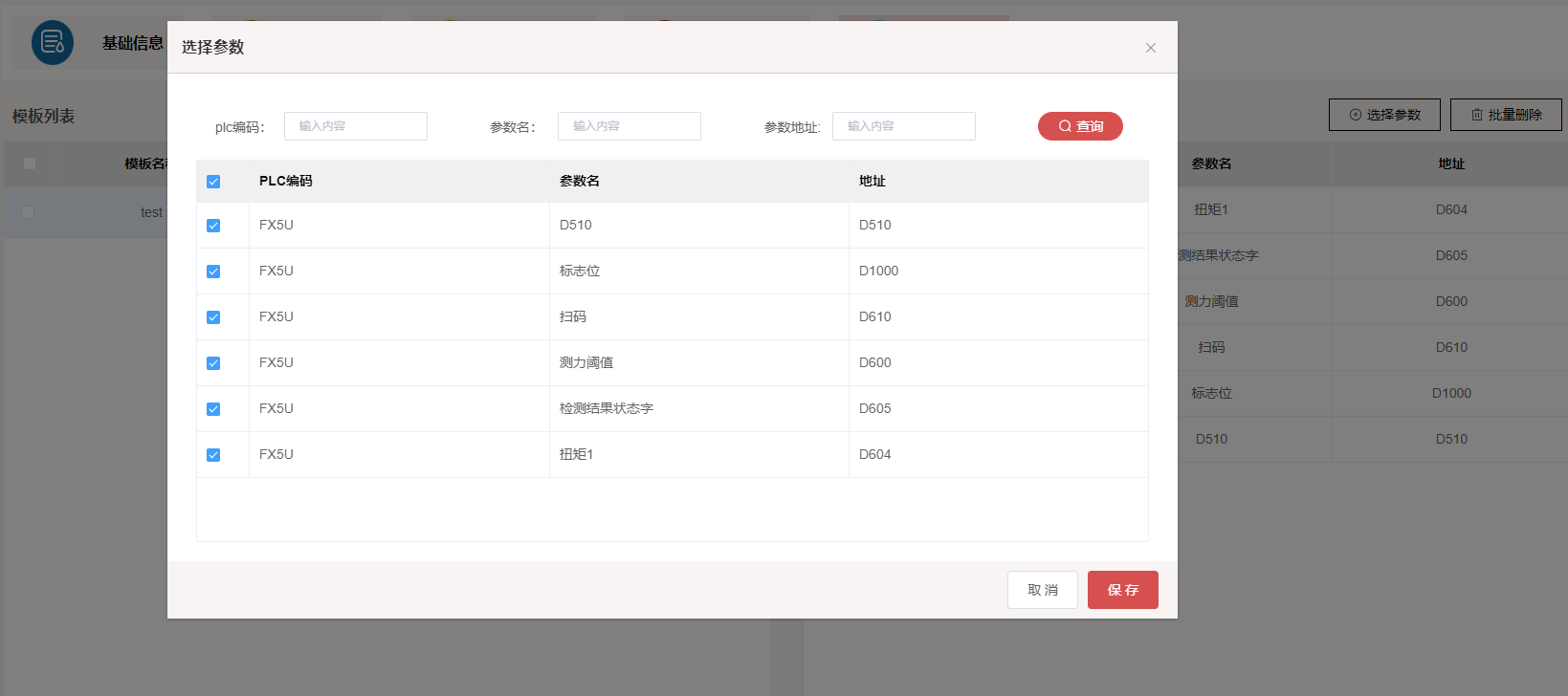

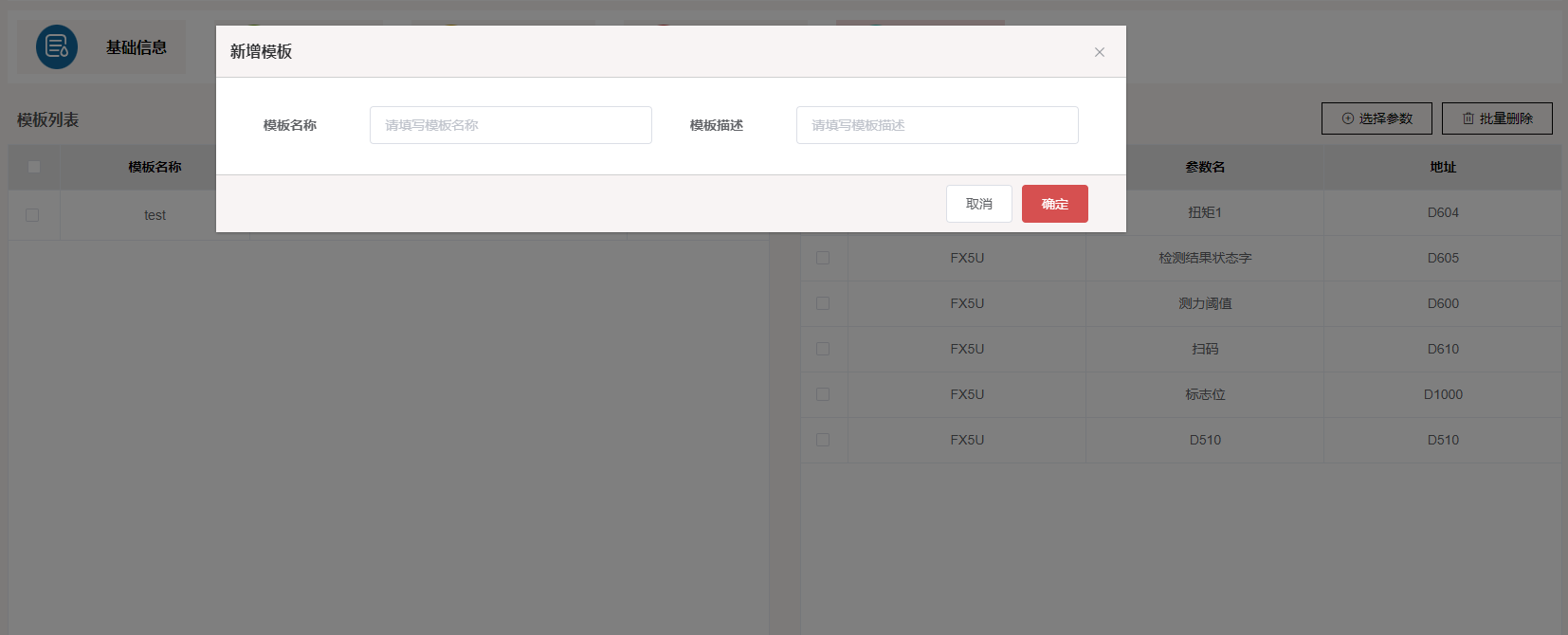

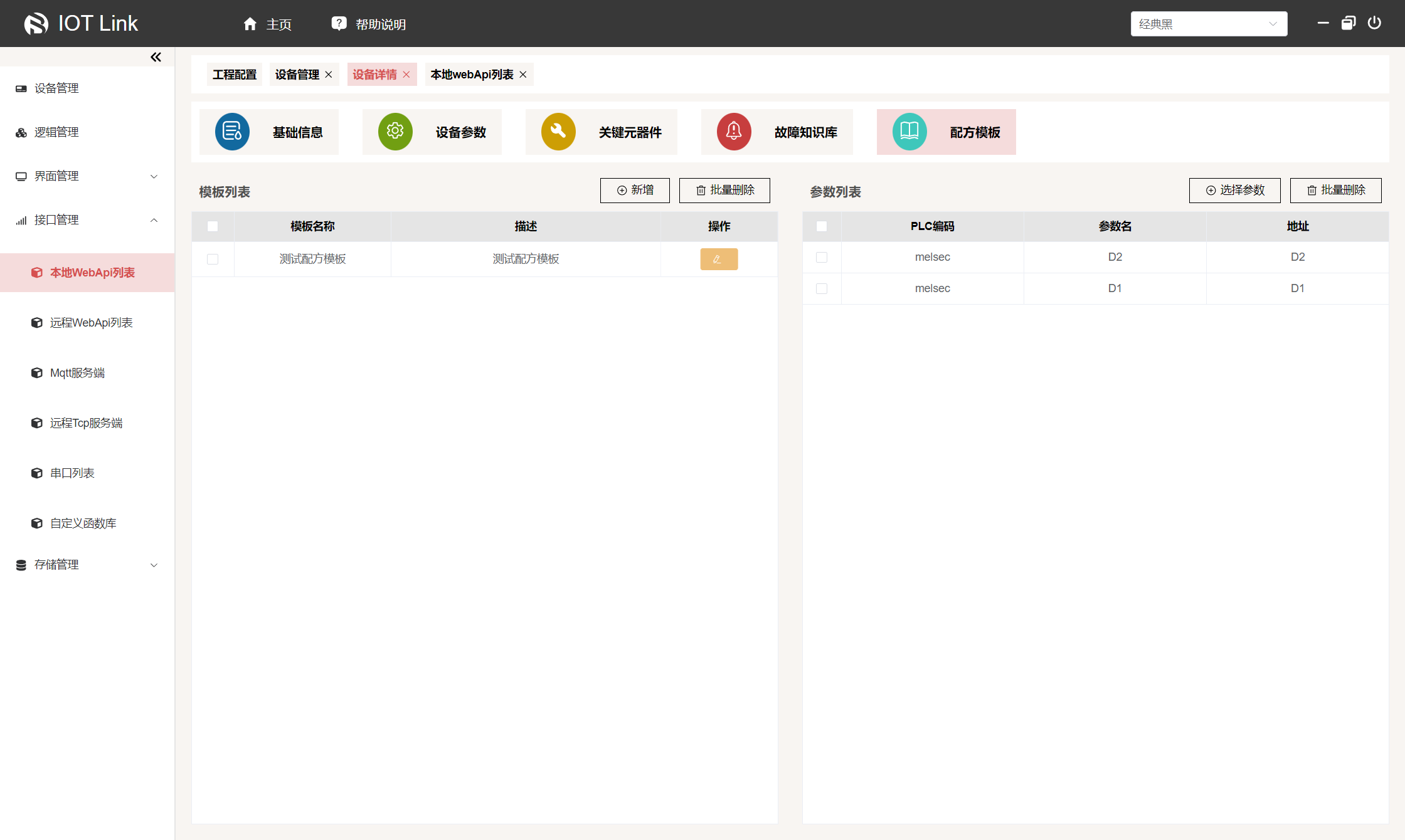

新增一个配方模板，如下图所示： 选中该配方模板，点击右侧面板的新增按钮，勾选该模板包含的设备参数，如下图所示：

采集管理

维护采集组，使得运行端能够从PLC、键值对采集数据。

新增采集组

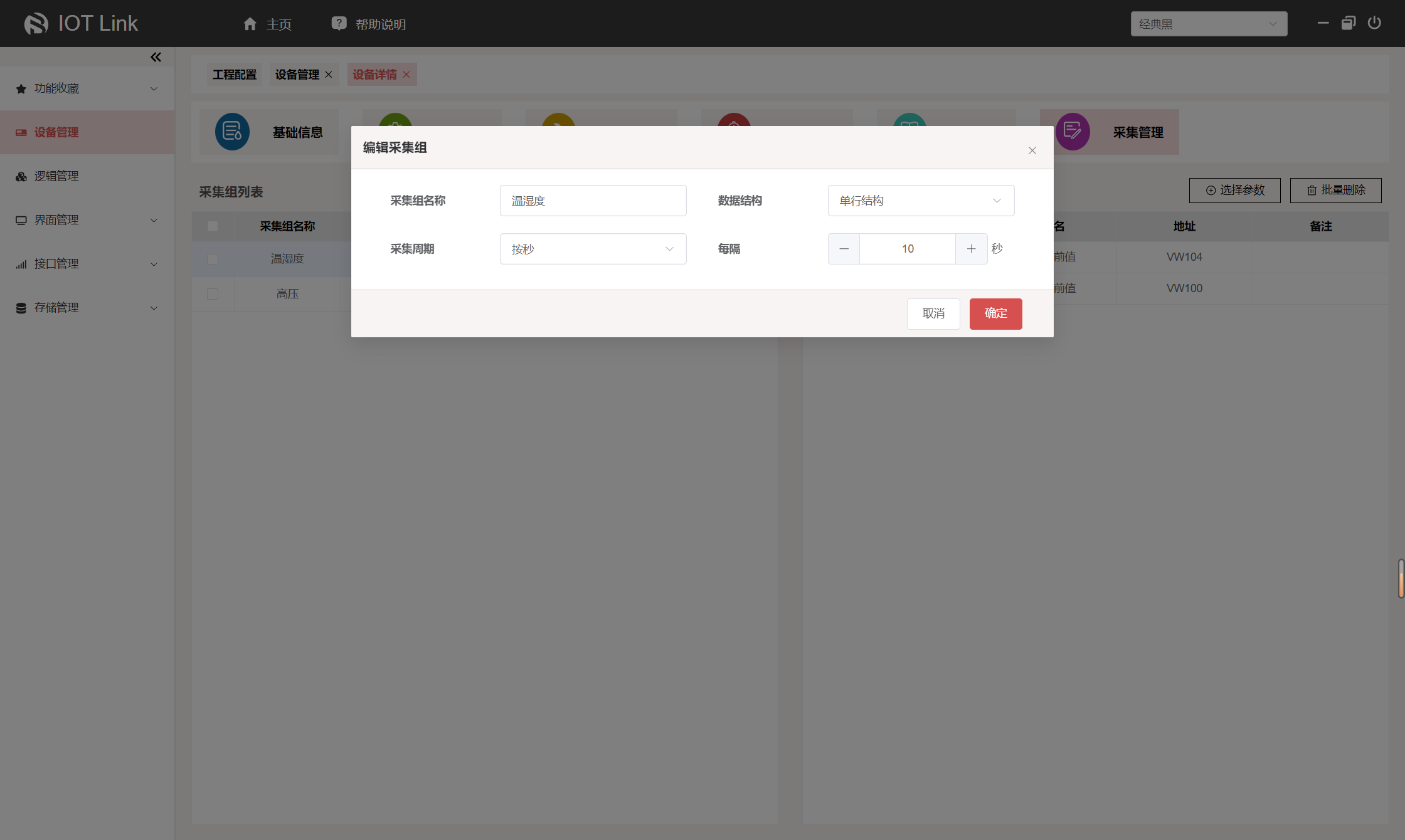

新增一个采集组，如下图所示：

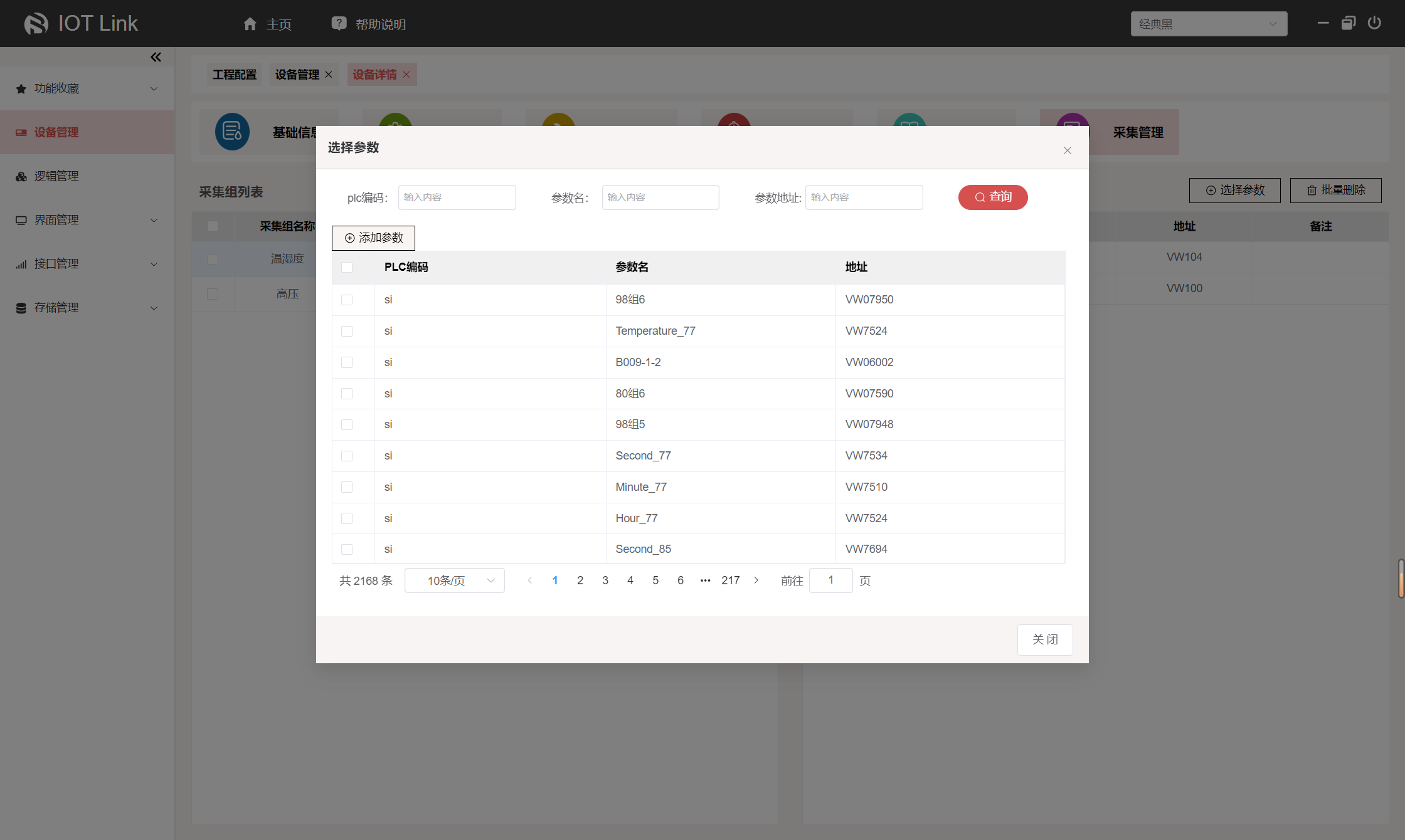

• plc采集：选中该采集组，点击右侧面板的选择参数按钮，勾选该采集组包含的设备参数，如下图所示：

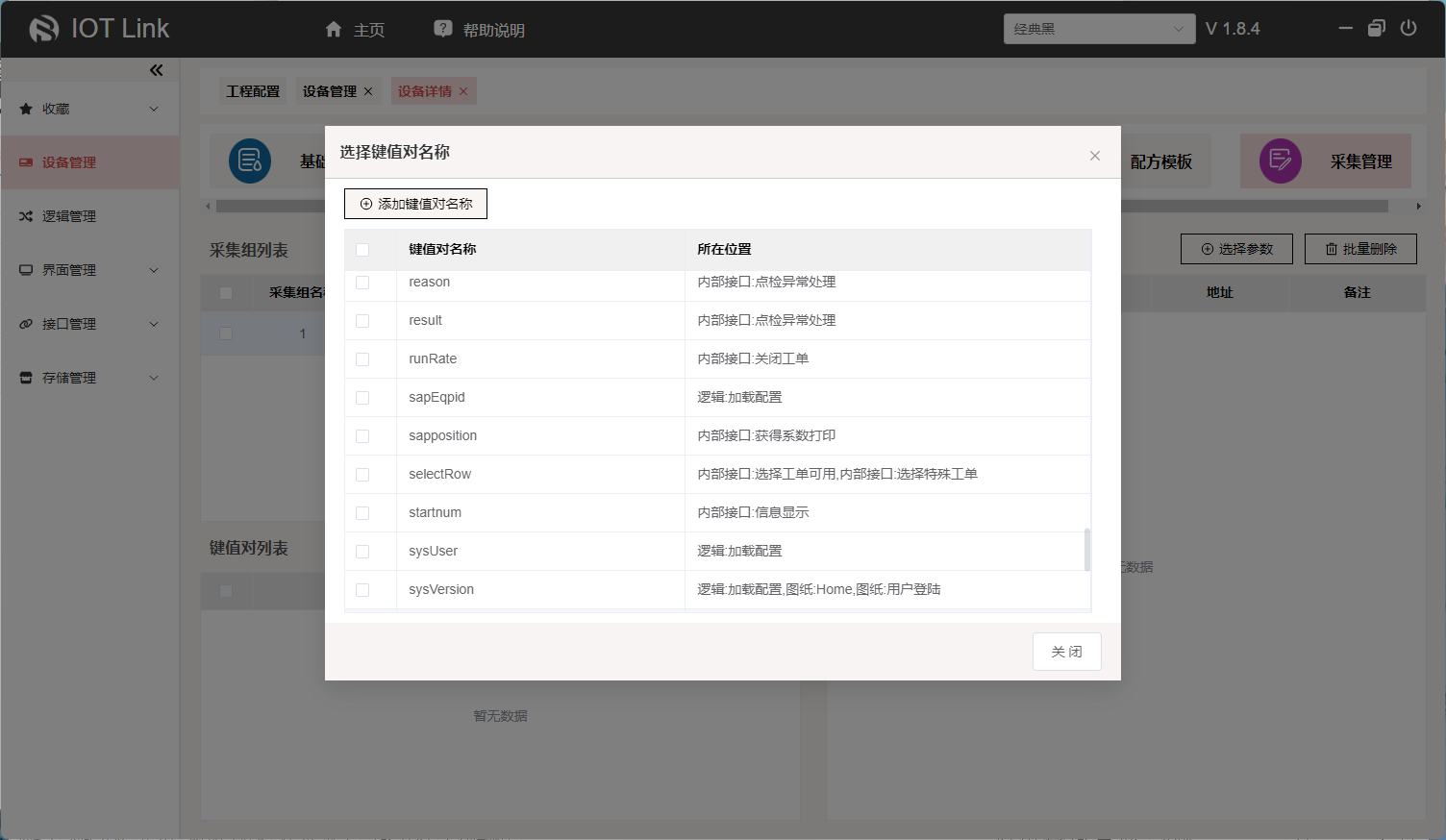

• 键值对采集：选中该采集组，点击下侧面板的选择键值对按钮，勾选该采集组包含的设备参数，如下图所示：

采集间隔

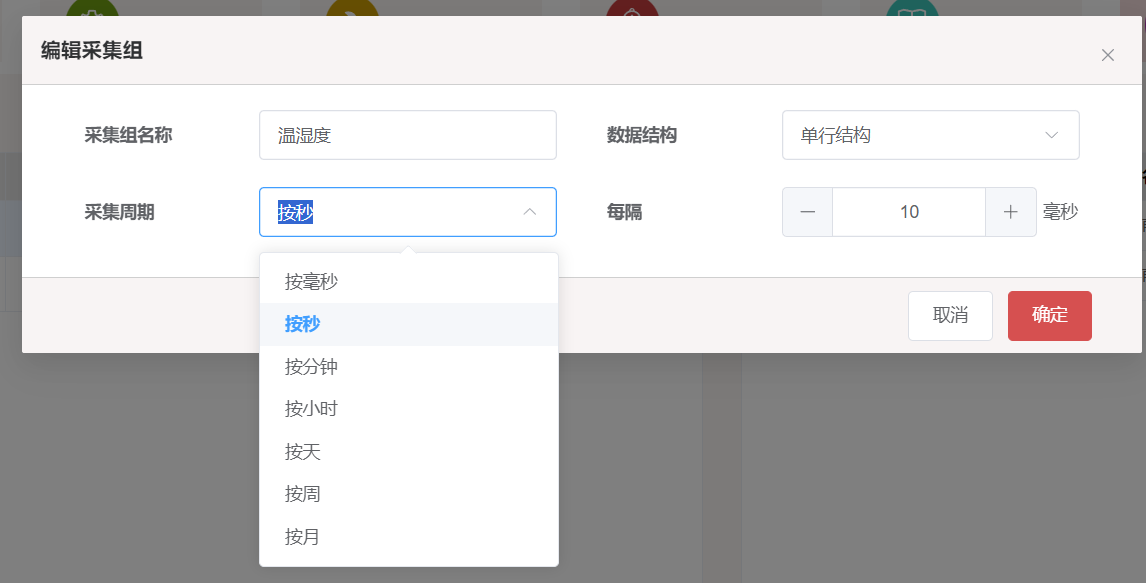

采集间隔是指采集组内参数的采集频率，可以按毫米、秒、分钟、小时、天、周、月进行采集，如下图所示：

数据结构

数据结构是指采集数据的存储格式，可以选择单行结构和组合结构。

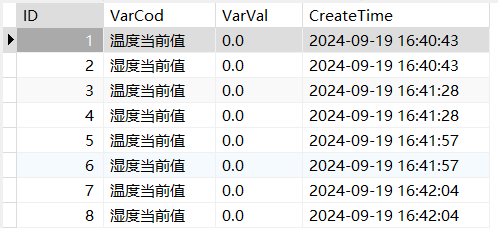

• 单行结构：采集到的每个参数单独存储一行，表中的列名是固定的，分别为VarCod（参数名）和VarVal（参数值），保存的数据示例如下图所示：

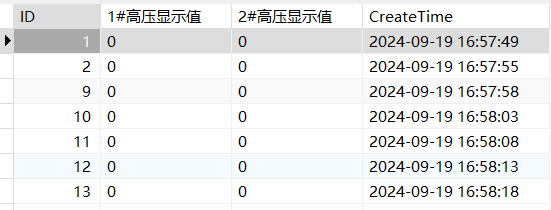

• 组合结构：采集到的每个参数组合存储一行，表中的列名为各个参数名，保存的数据示例如下图所示：
