本地WebApi

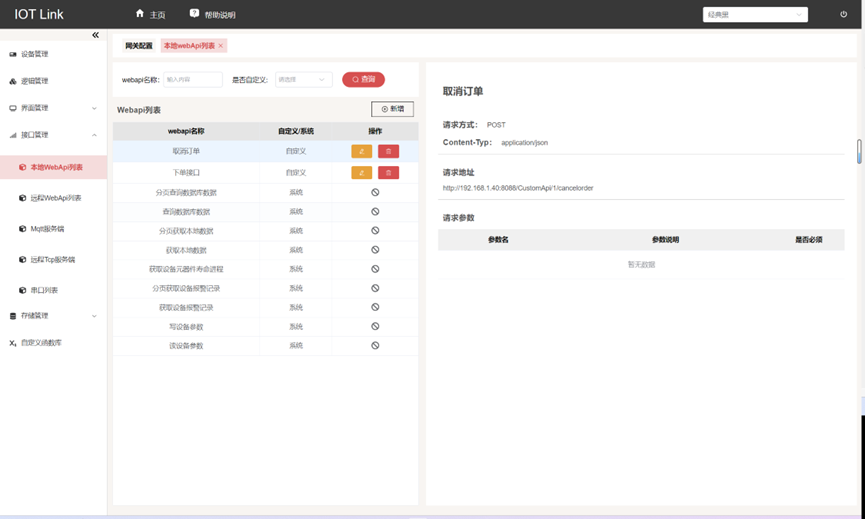

本地WebApi用来维护本软件提供的接口，包括系统和自定义两种类型。界面做测试WebApi列表，右侧是WebApi的详细说明，包括请求参数列表，如下图所示：

  • 系统：软件默认提供的一些接口，不允许修改。以后软件会陆续开放更多系统接口。
  • 自定义：通过事件触发整个流程，但有时我们需要提供一个服务供第三方来调用，此时我们同样可以通过零代码工具来自定义一个webApi。

新增自定义WebApi

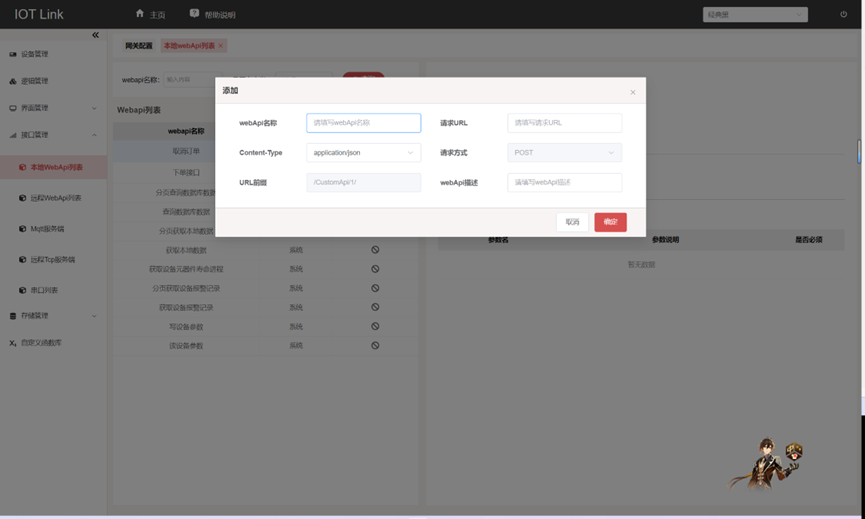

在本地webapi列表中，点击新增，打开自定义webApi的编辑界面，如下图所示，其配置方法与逻辑一致，在此不做赘述

  • WebApi名称：WebApi的标识
  • 请求URL：WebApi的URL
  • ContentType：内容类型，一般使用JSON格式来传输数据。
  • 请求方式：POST/GET，一般都是POST，只有选择x-www-form-urlencoded时，可以选择GET
  • URL前缀：软件自动生成，无法修改
  • WebApi描述：可以填写备注说明

配置自定义WebApi

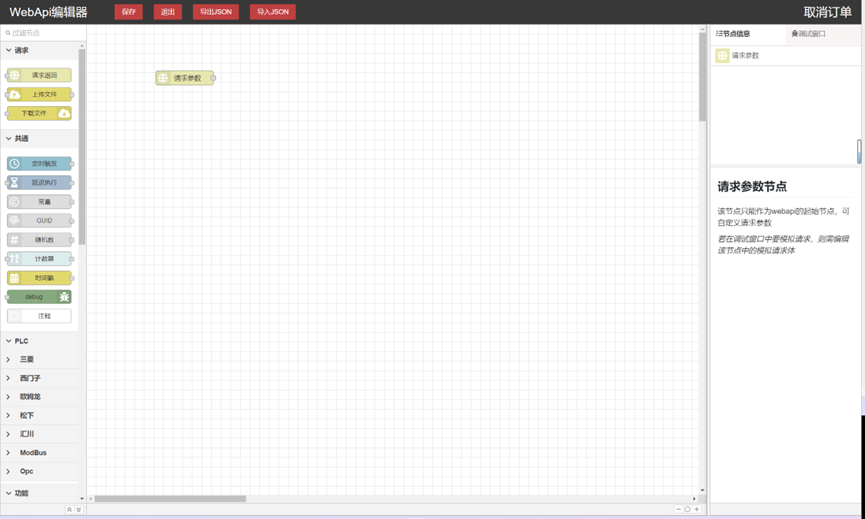

自定义WebApi也提供了一个逻辑编辑器，配置方法与逻辑一致，在此不做赘述

内部调用

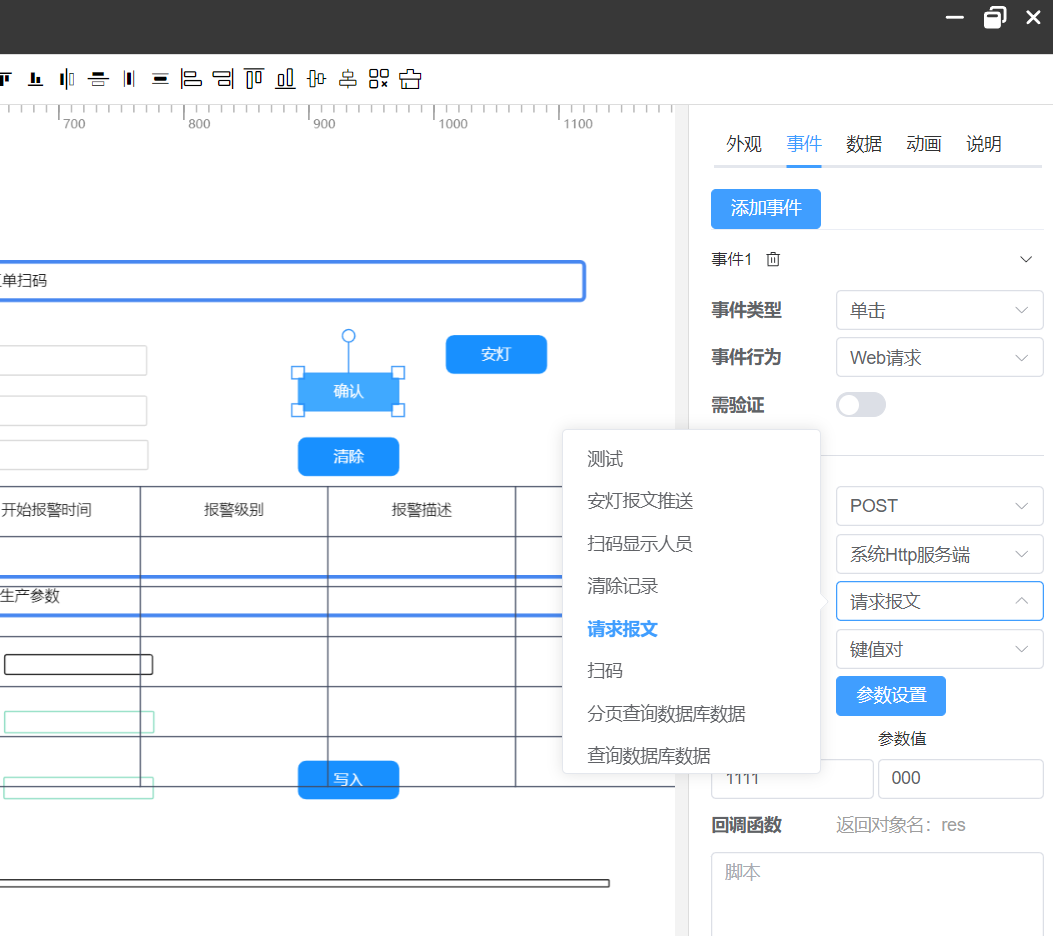

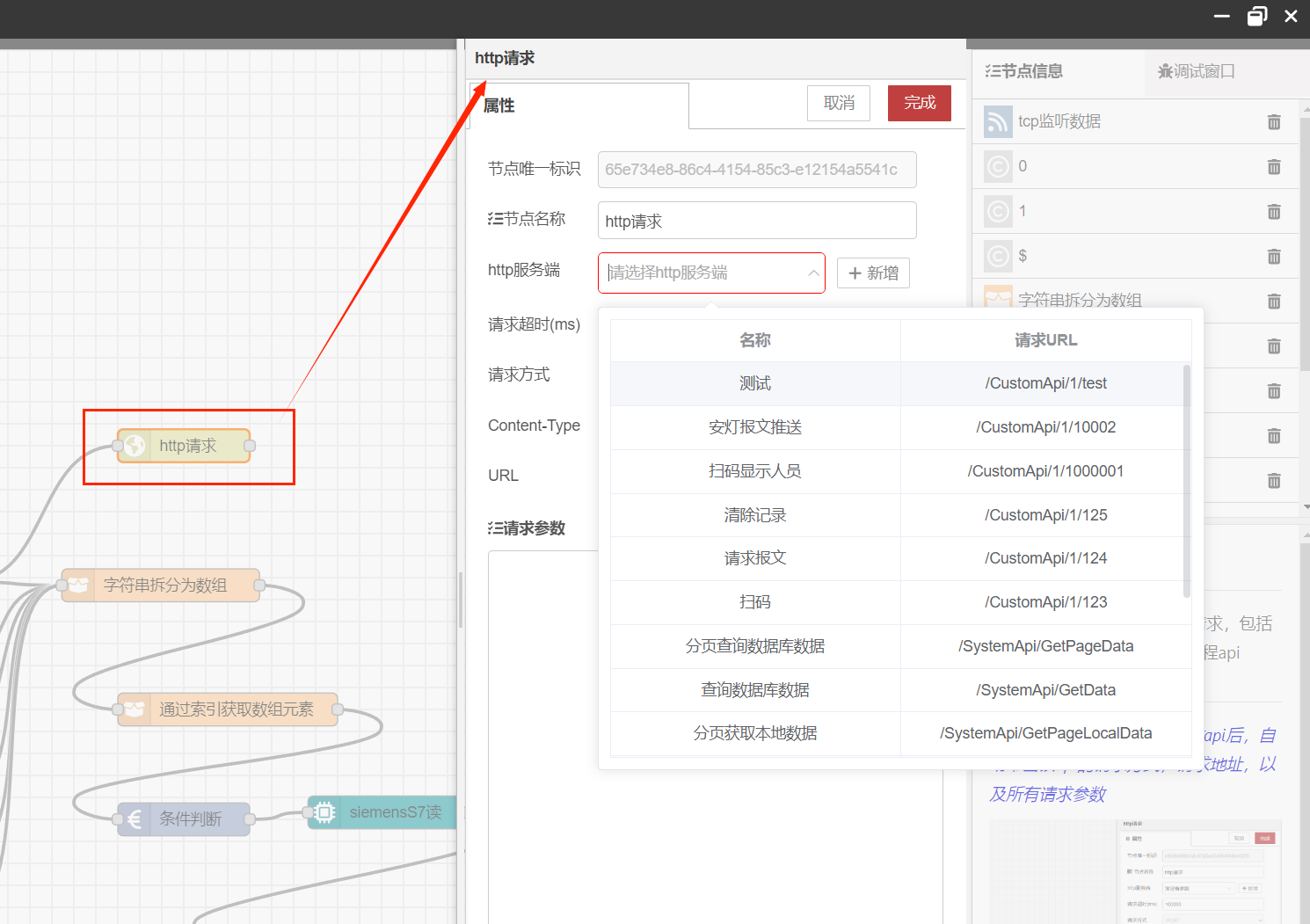

这些WebApi可以在逻辑编辑器中使用http请求节点进行调用，在软件内部可以把它看做一个功能块进行使用，如下图所示： 也可以在图纸中调用，如下图所示：

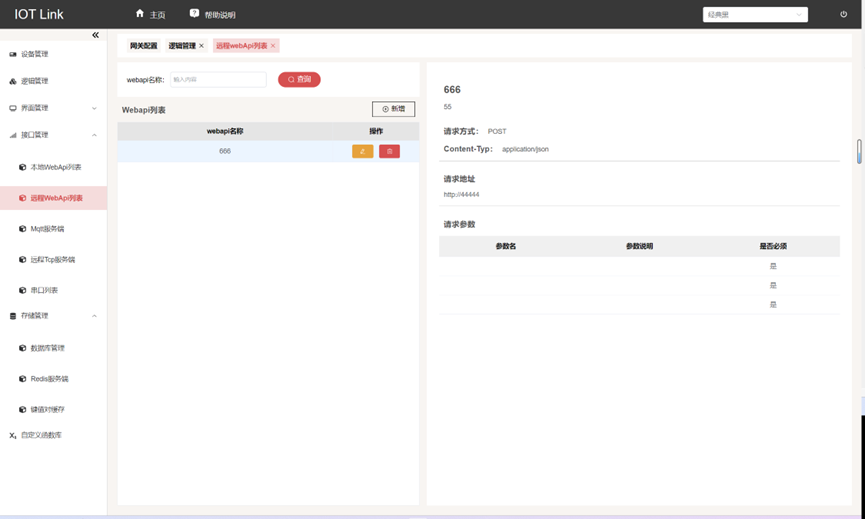

远程WebApi

用于维护外部的WebApi接口，可供本系统进行调用。界面左侧是WebApi列表，右侧是WebApi的详细信息。

新增远程WebApi

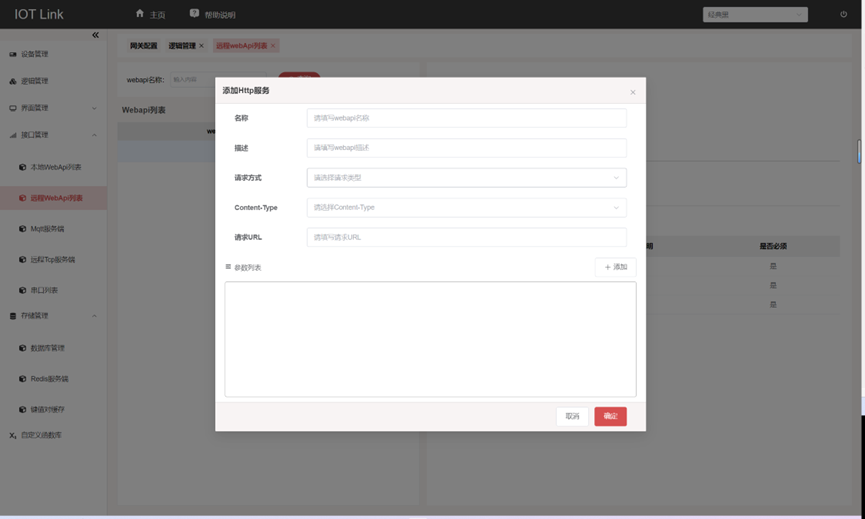

在WebApi列表中，点击“新增”按钮，打开远程WebApi编辑界面，如下图：

  • 名称：WebApi的名称，填一个容易辨认的名字。
  • 描述：WebApi的备注说明
  • 请求方式：GET/POST/PUT/DELETE，根据IT提供的接口文档选择
  • Content-Type：内容类型，根据IT提供的接口文档选择
  • 请求URL：WebApi的URL，根据IT提供的接口文档填写
  • 参数列表：WebApi的参数列表
    • 参数名：参数的名称，根据IT提供的接口文档填写
    • 参数说明：参数的备注说明
    • 是否必须：勾选后，如果为空则报错
    • Url拼接：勾选后，参数以QueryString形式拼接到URL中

内部调用

和本地WebApi一样，也可以在逻辑编辑器和图纸中调用设置好的远程WebApi，这里不再赘述。

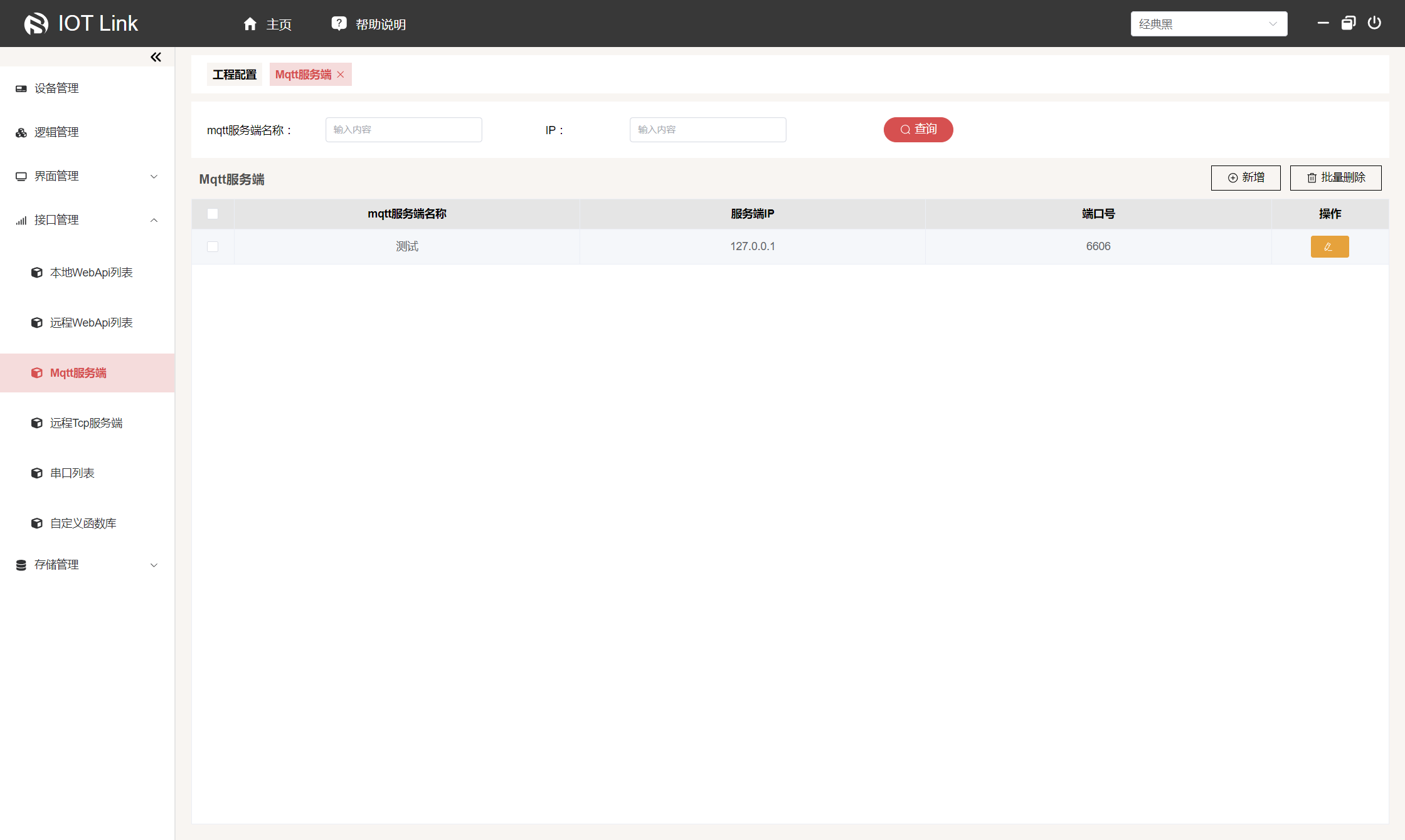

Mqtt服务端

Mqtt服务端用来维护Mqtt连接。

新增Mqtt服务端

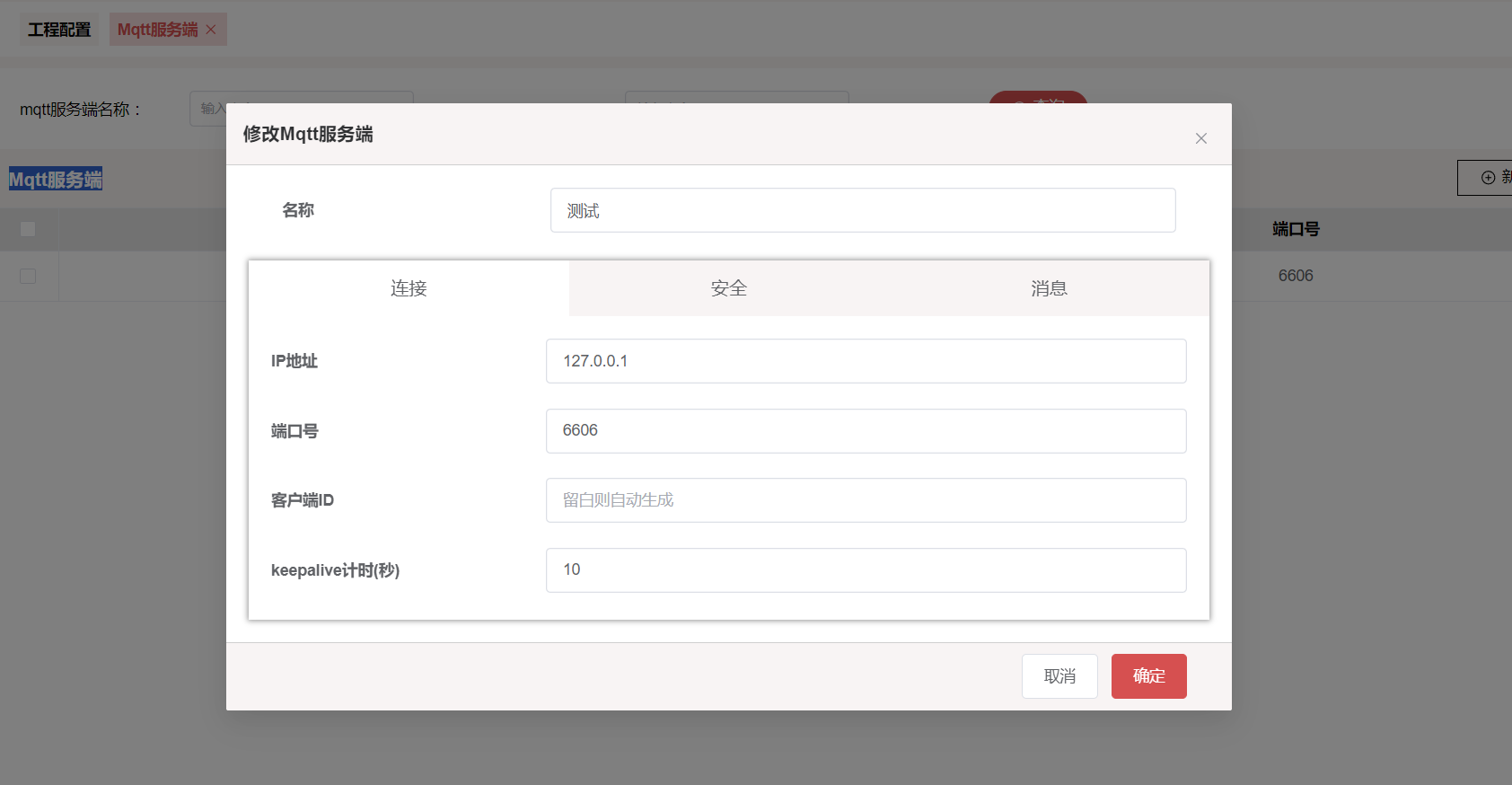

在Mqtt服务端列表中，点击“新增”按钮，打开Mqtt服务端编辑界面，如下图：

  • 第一步：
  • 第二步：
  • 第三步：
  • 名称：Mqtt服务端的标识
  • 连接：
    • IP地址：Mqtt服务端的IP地址
    • 端口号：Mqtt服务端的端口号
    • 客户端ID：用于区分不同客户端的唯一标识，建议留白自动生成
    • keepalive计时(秒)：保持活动间隔，表示软件与Mqtt服务端之间发送心跳消息的时间间隔，单位为秒。

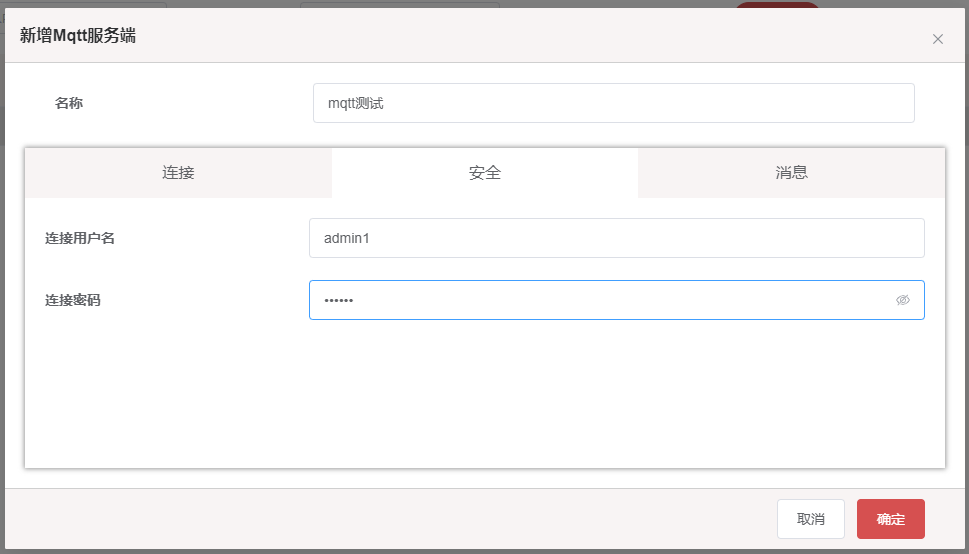

  • 安全：
    • 连接用户名：Mqtt服务端的用户名
    • 连接密码：Mqtt服务端的密码

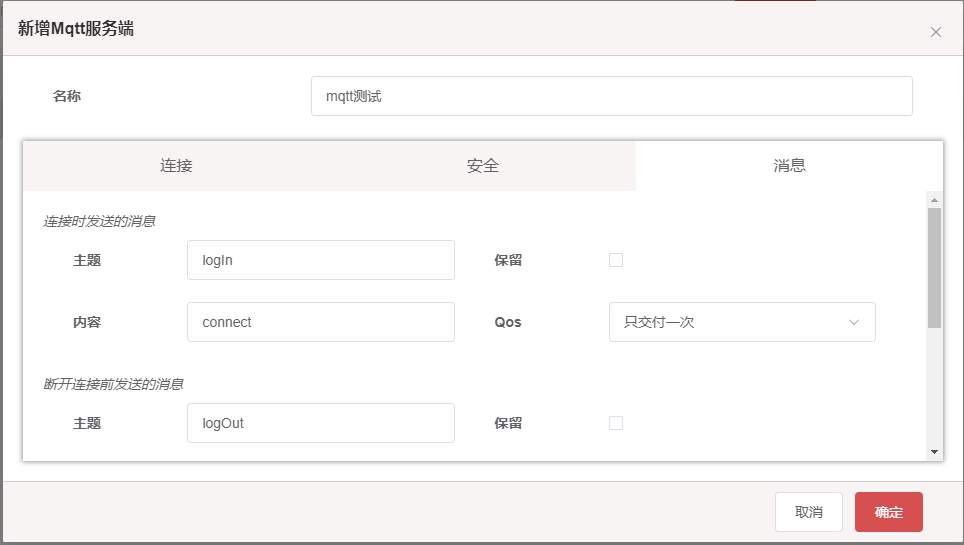

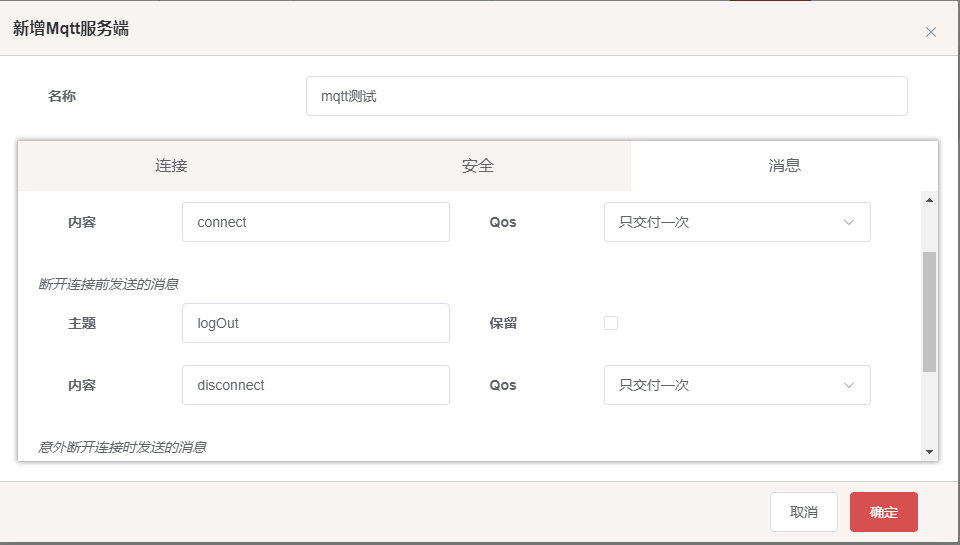

  • 消息：
    • 连接时发送的消息：
      • 客户端连接成功时发送的消息，可以留白不填。
      • 只有当另一客户端订阅该主题时方可收到。
      • 当勾选'保留'时，表示该消息被保留，当有新的客户端订阅该主题时，会立即收到该消息。

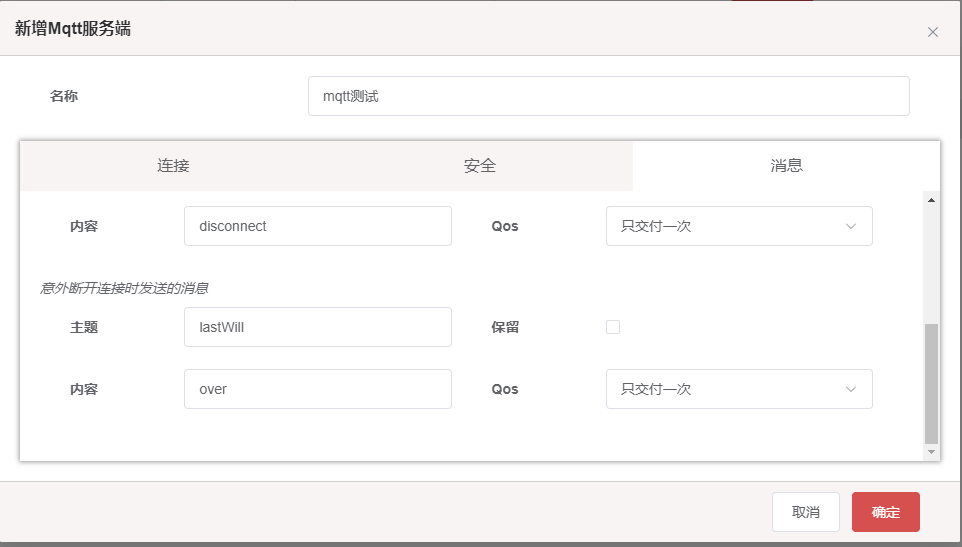

    • 意外断开连接时发送的消息：
      • 客户端断开连接时发送的消息，可以留白不填。
      • 只有当另一客户端订阅该主题时方可收到。
      • 当勾选'保留'时，表示该消息被保留，当有新的客户端订阅该主题时，会立即收到该消息。

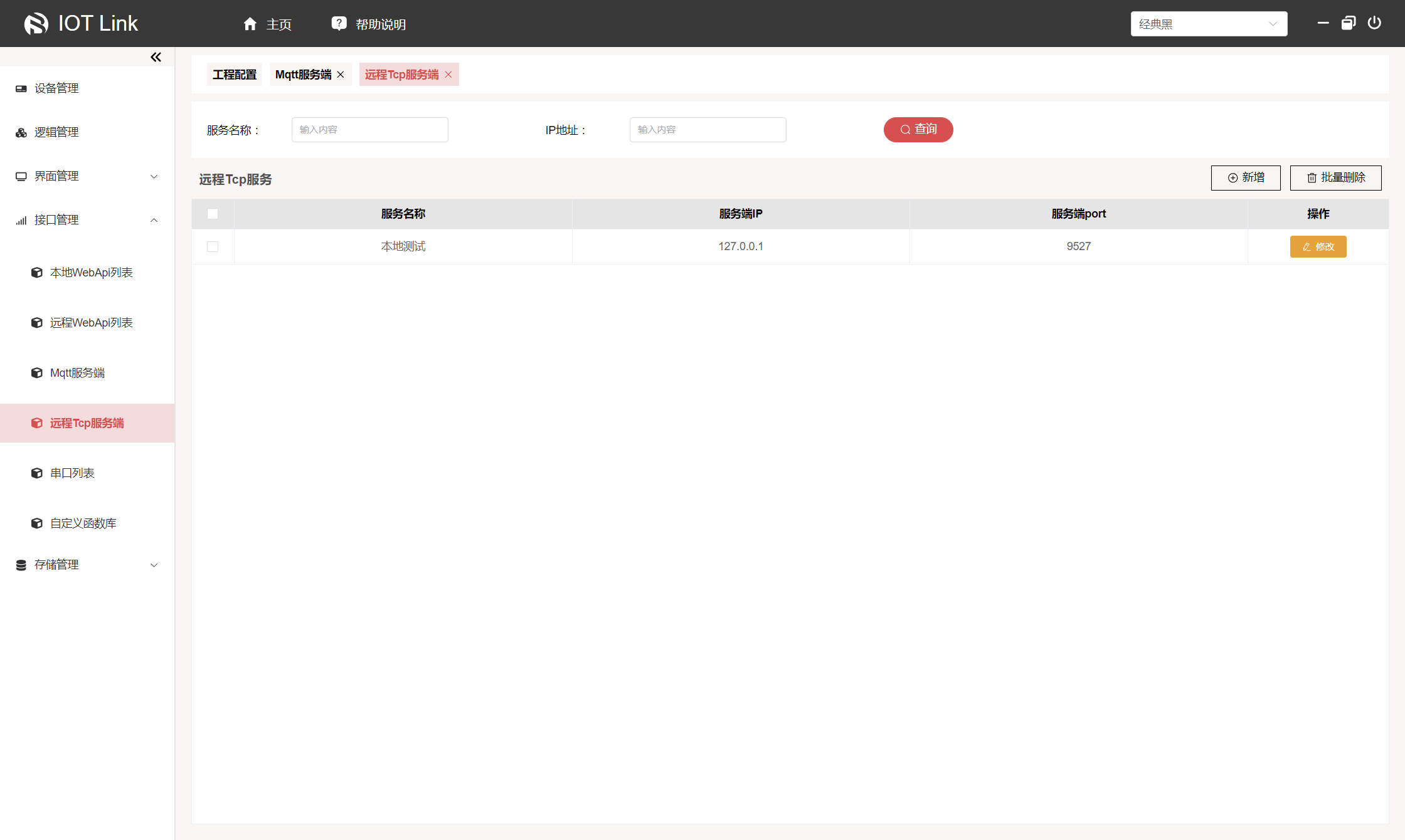

远程Tcp服务端

远程Tcp服务端用来维护Socket连接。

新增远程Tcp服务端

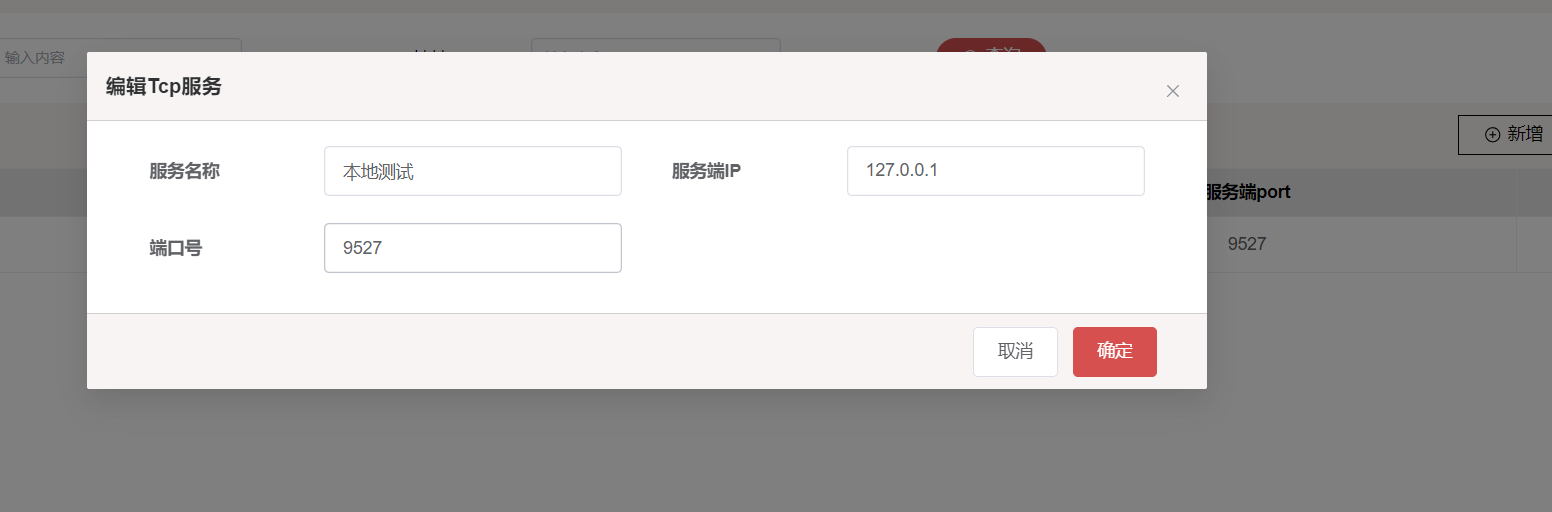

在服务列表中，点击“新增”按钮，打开编辑界面，如下图：

  • 服务名称：远程Tcp服务端的标识
  • 服务端IP：远程Tcp服务端的IP地址
  • 端口号：远程Tcp服务端的端口号

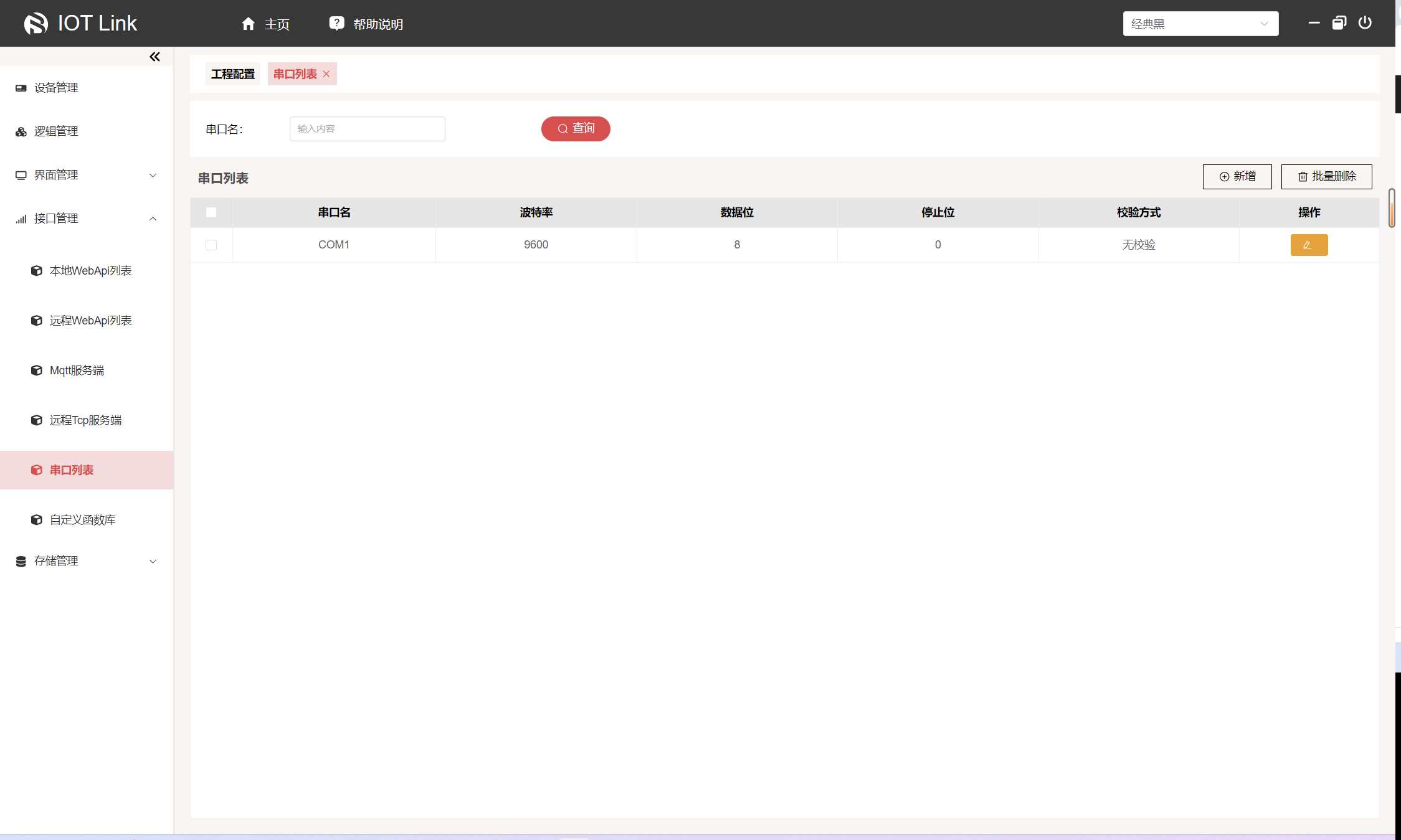

串口列表

串口列表用来维护串口连接。

新增串口

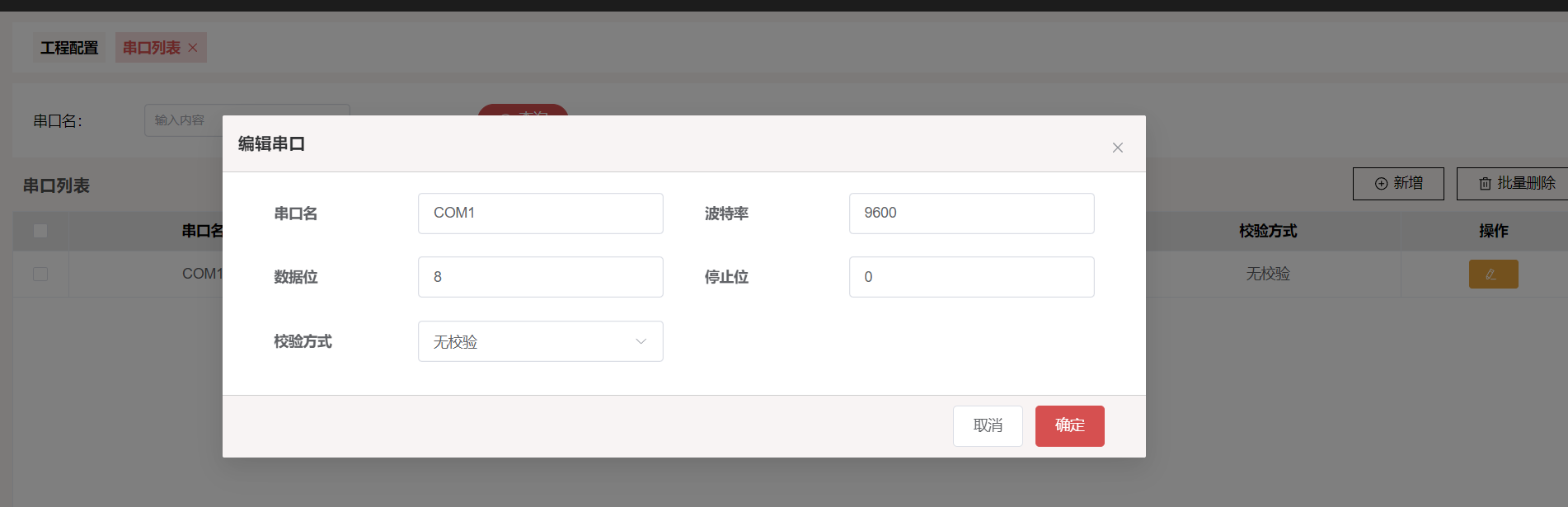

在串口列表中，点击“新增”按钮，打开编辑界面，如下图：

  • 串口名：串口的名称，请根据连接的实际串口名称填写。
  • 其它属性：请根据串口的设置填写。

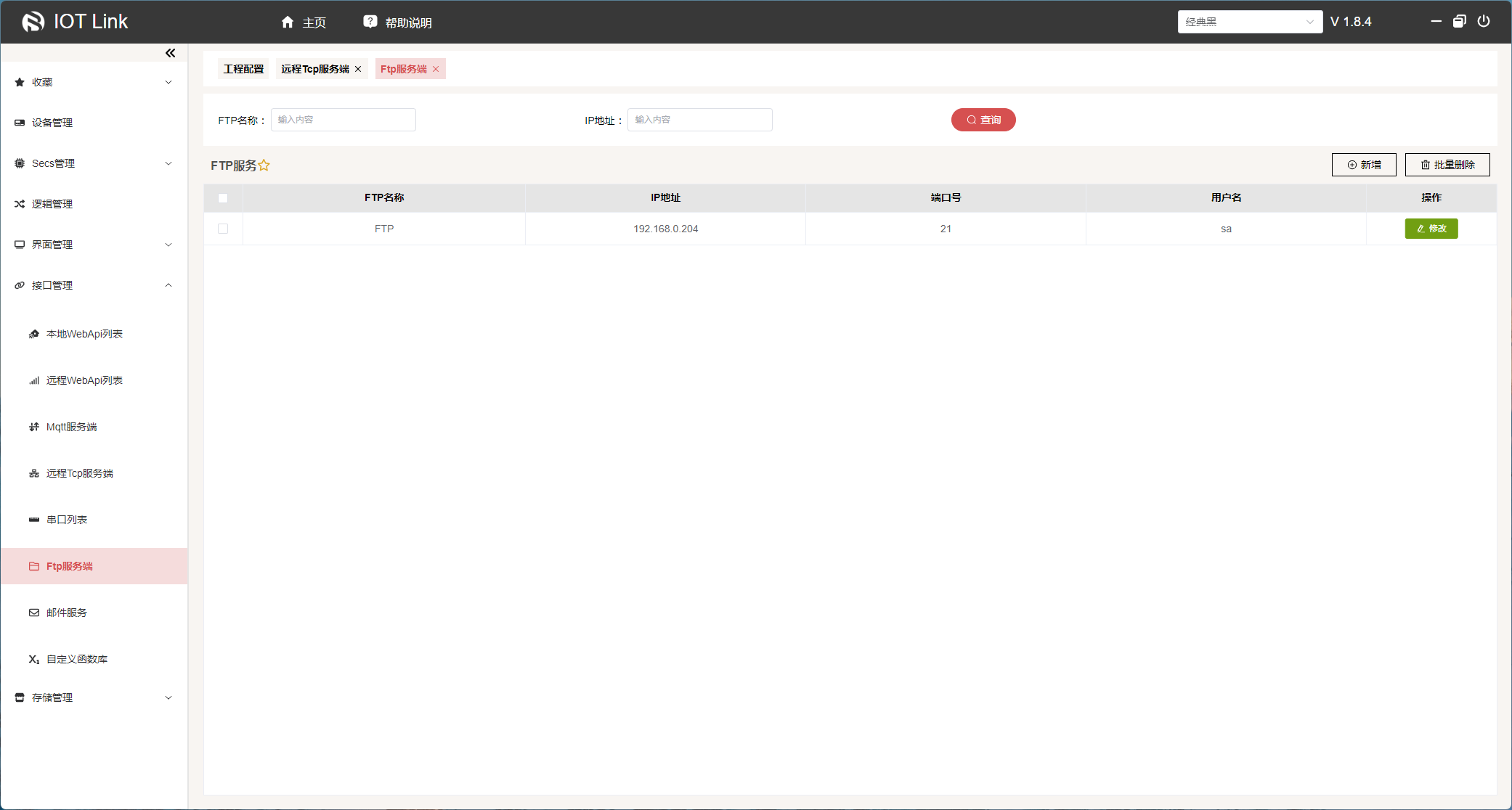

FTP 服务器

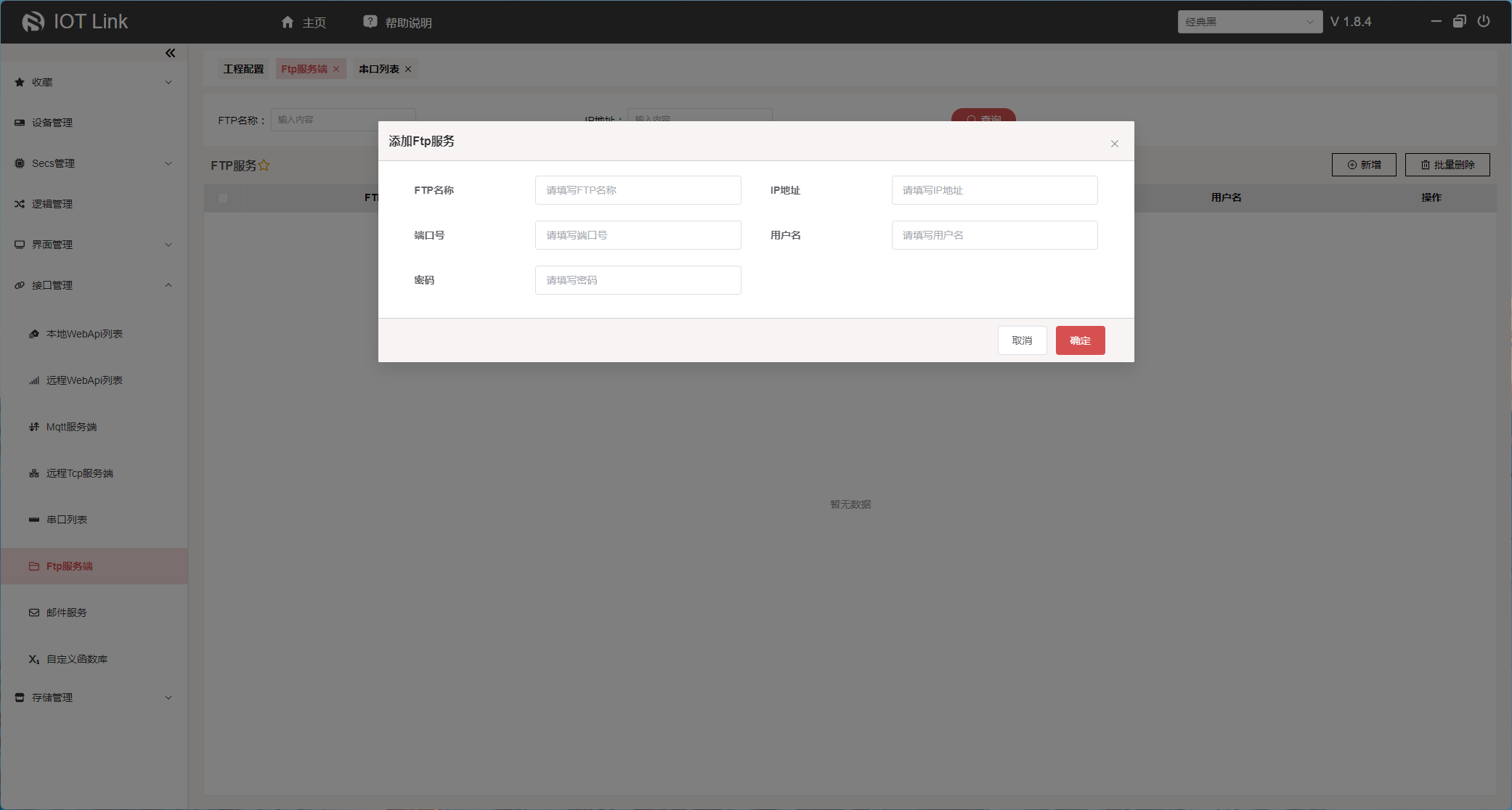

Ftp服务端用来维护FTP连接 点击新增按钮，打开编辑界面，如下图：

  • FTP名称：自定义名称
  • IP地址：FTP服务器地址
  • 端口号：FTP服务器端口号，一般为21
  • 用户名：FTP用户名
  • 密码：FTP用户密码

邮件服务

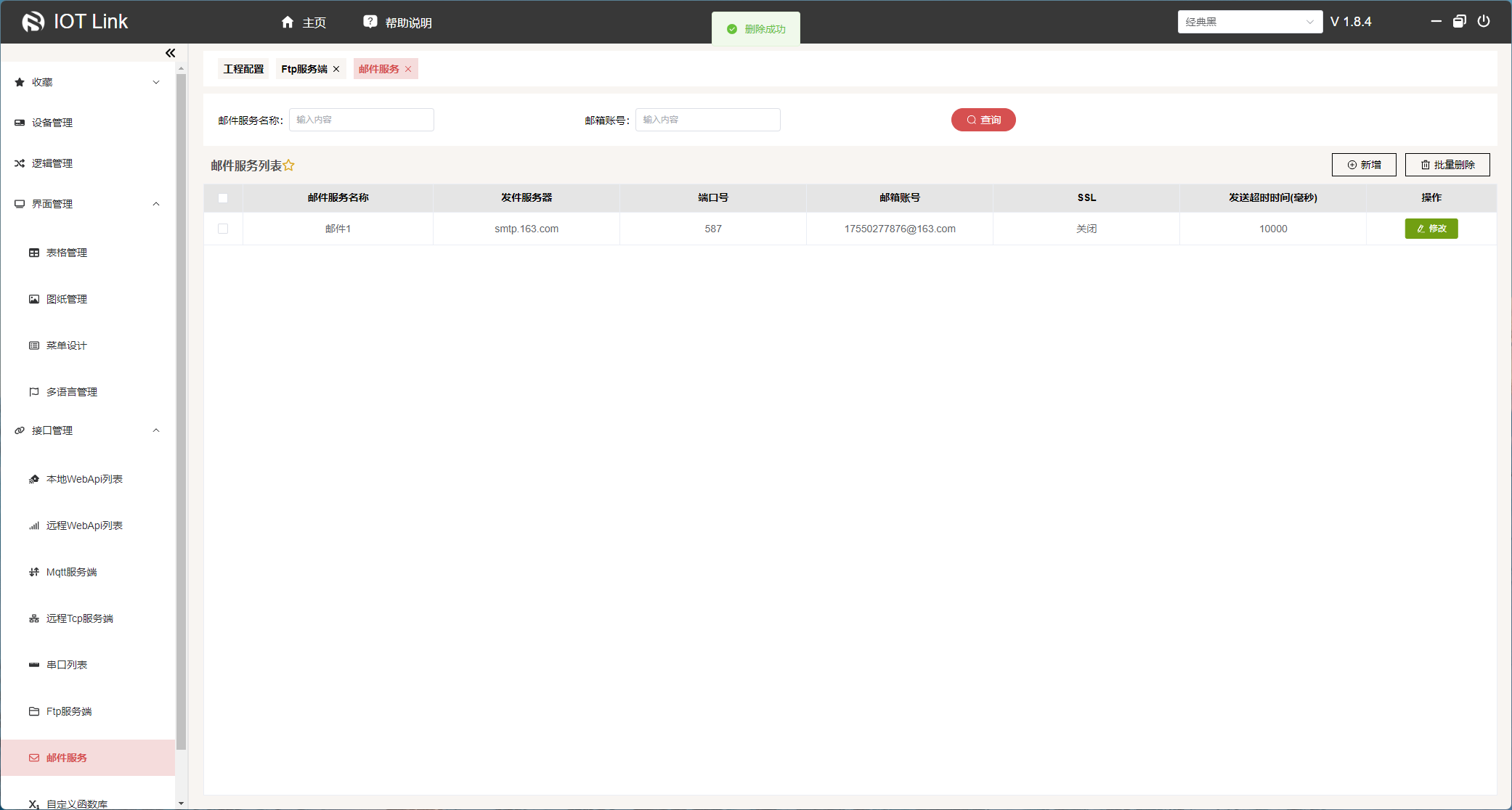

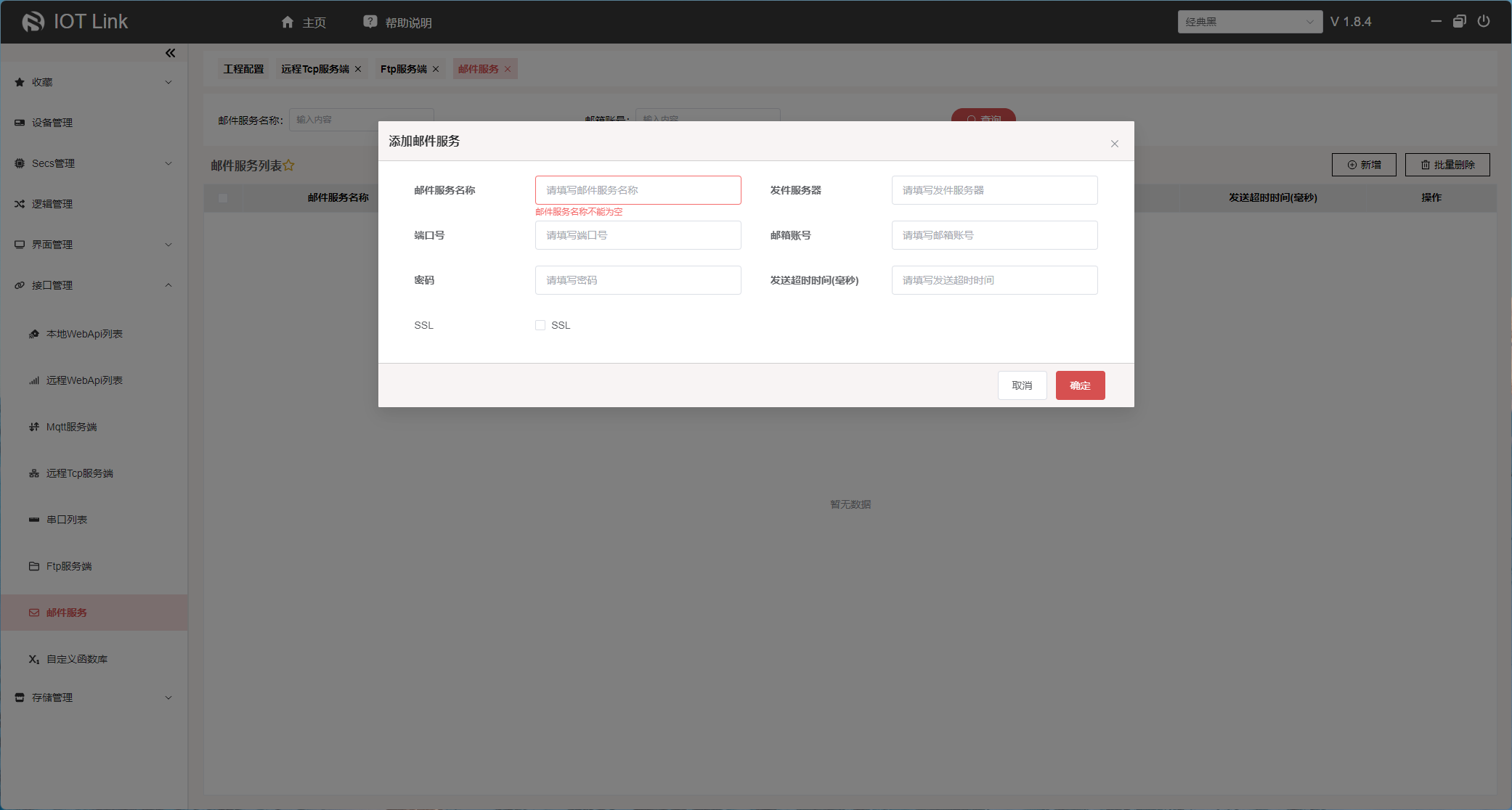

邮件服务列表如下图: 点击新增按钮，打开编辑界面，如下图：

  • 邮件服务名称：邮件标识
  • 发件服务器：负责将邮件传递到收件人邮箱的服务器。例：网易邮箱：smtp.163.com
  • 端口号：端口号
  • 邮箱账号：邮箱账号
  • 密码：邮箱密码或授权码
  • SSL:可勾选，加密邮件传输过程，防止账号密码和邮件内容被窃听。

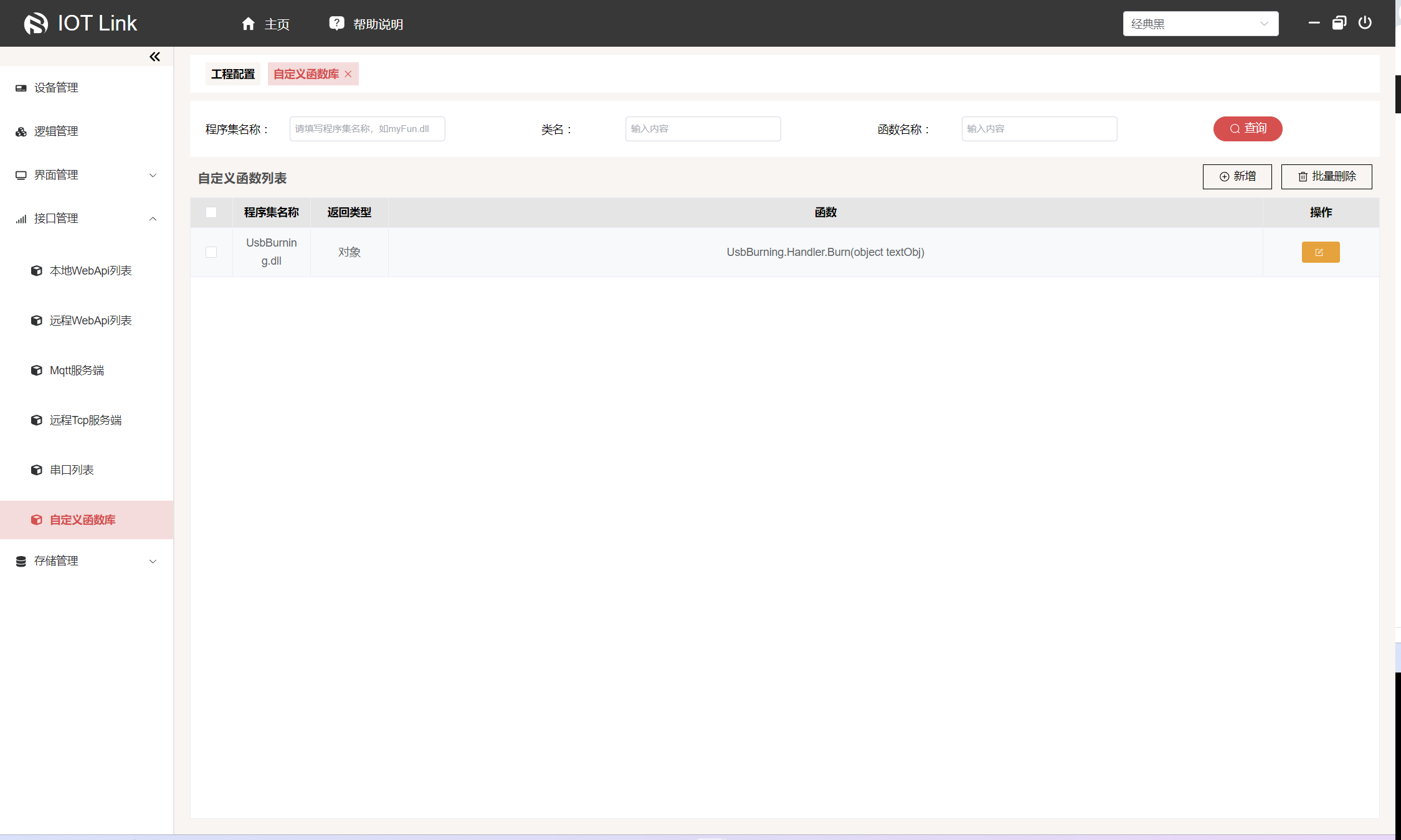

自定义函数库

软件支持调用外部的dll文件，在此维护外部dll文件，然后可以在逻辑或者自定义WebApi中进行调用。

新增自定义函数库

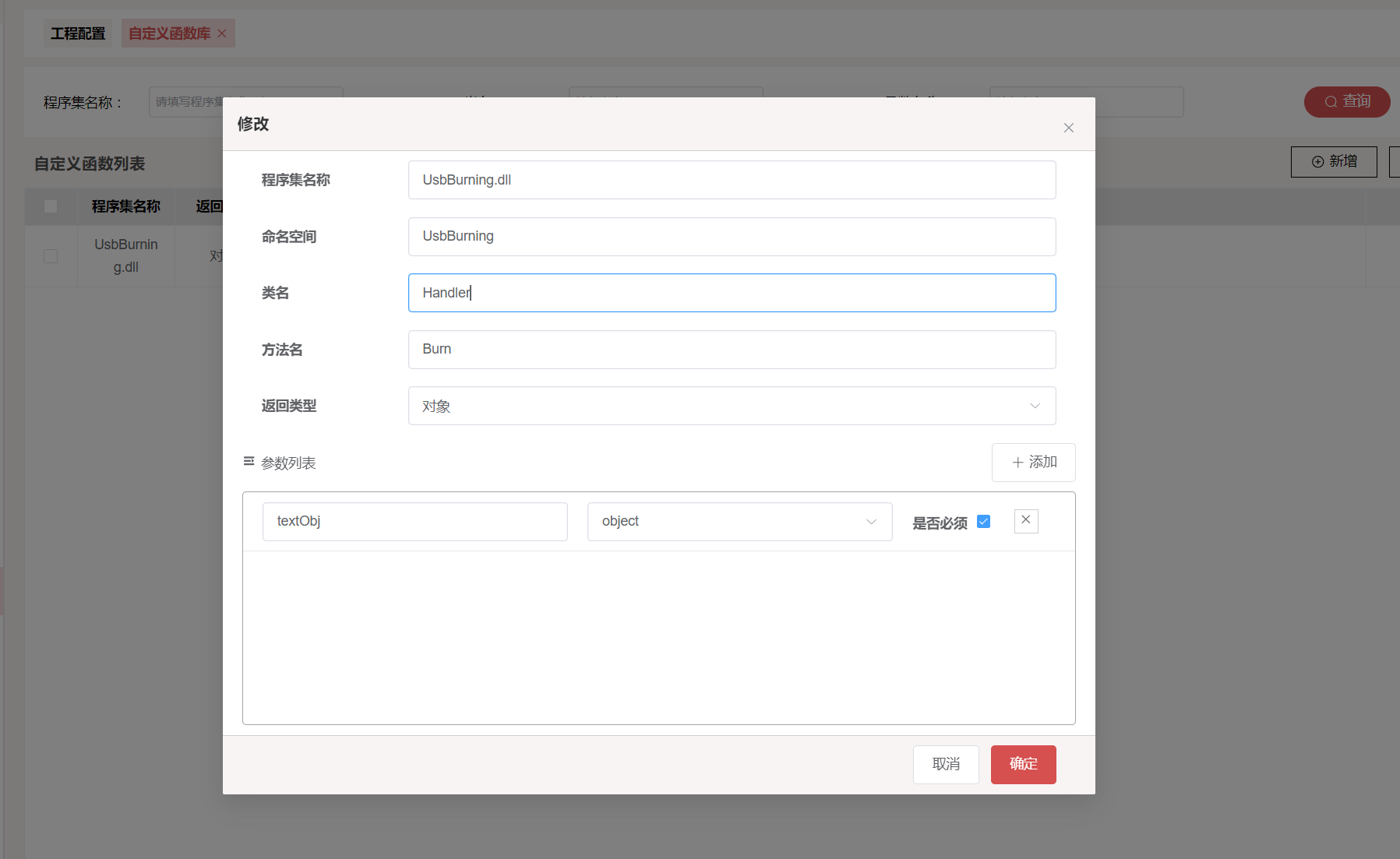

在自定义函数列表中，点击“新增”按钮，打开编辑界面，如下图：

  • 程序集名称：dll程序集的名称
  • 命名空间：调用的类所在的命名空间
  • 类名：调用的类名
  • 方法名：调用的方法名
  • 返回类型：方法返回值类型
  • 参数列表：方法的传入参数
