快速入门

开发步骤

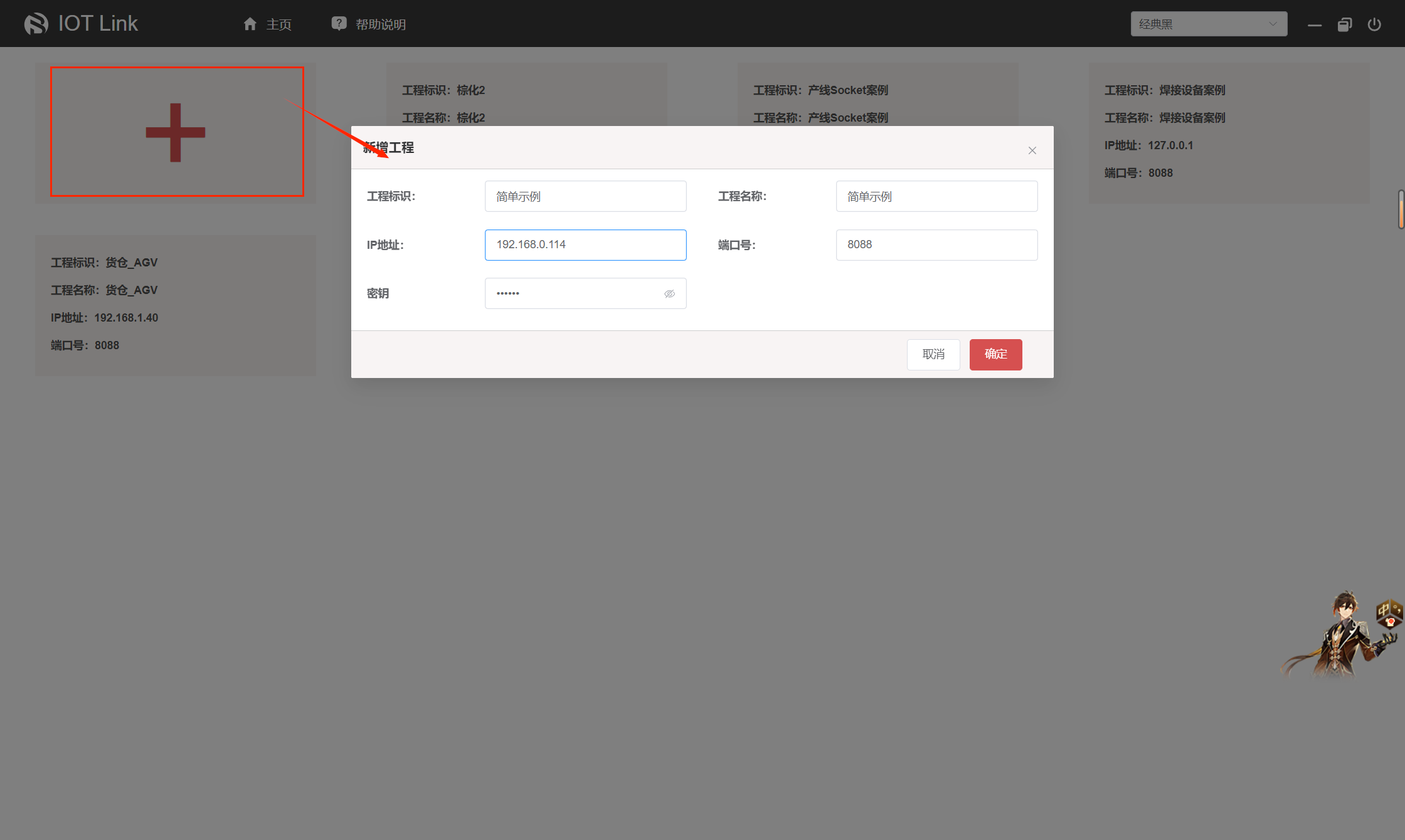

打开软件，在主界面点击“+”，弹出新增工程窗口

1716455471517

填写工程信息后，点击确定按钮，即可保存工程。

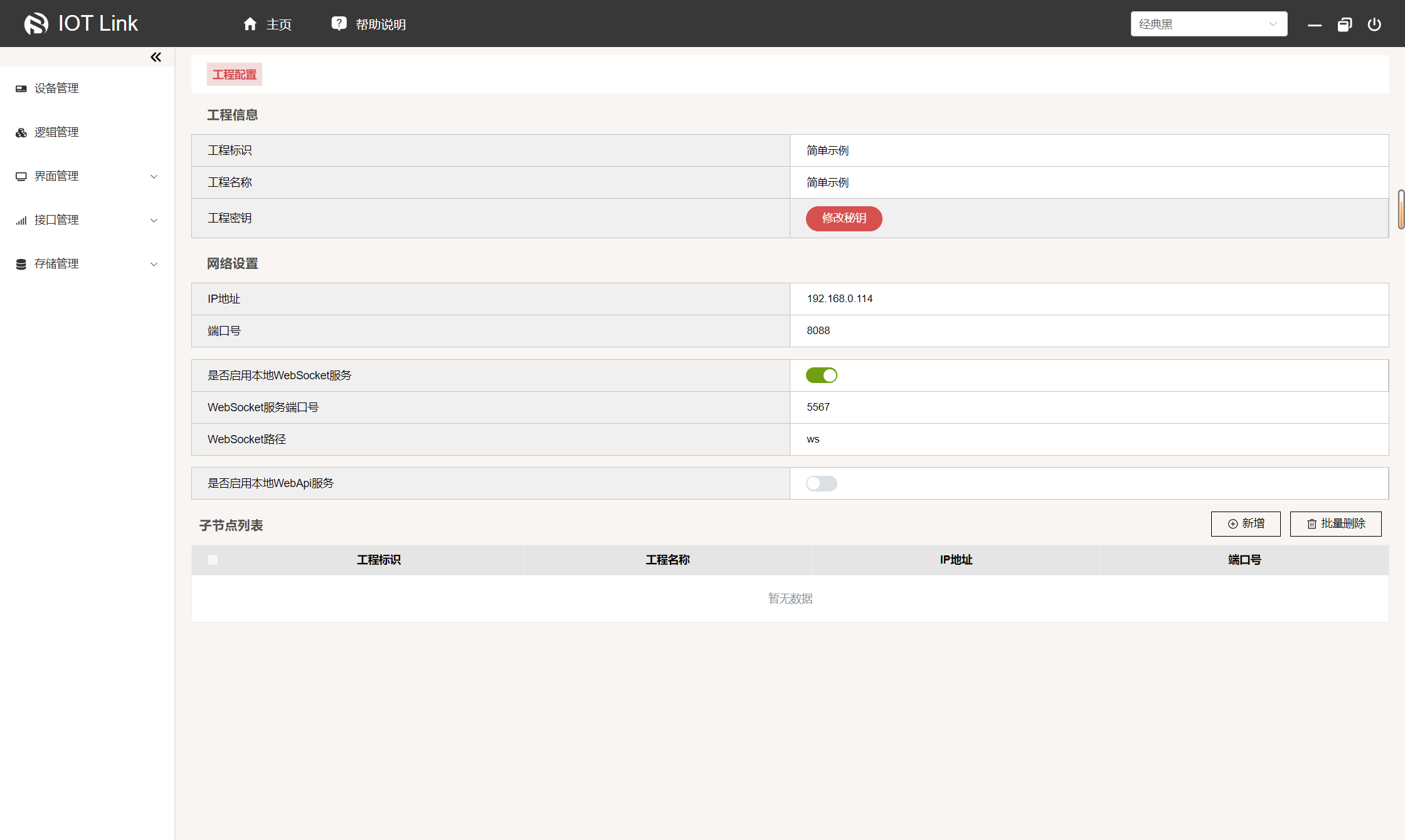

点击新建的工程，进入详情界面，这里可以查看工程的配置，这里建议把本地Websocket服务的开关打开，有部分功能依赖本地Websocket服务。

1716455494345

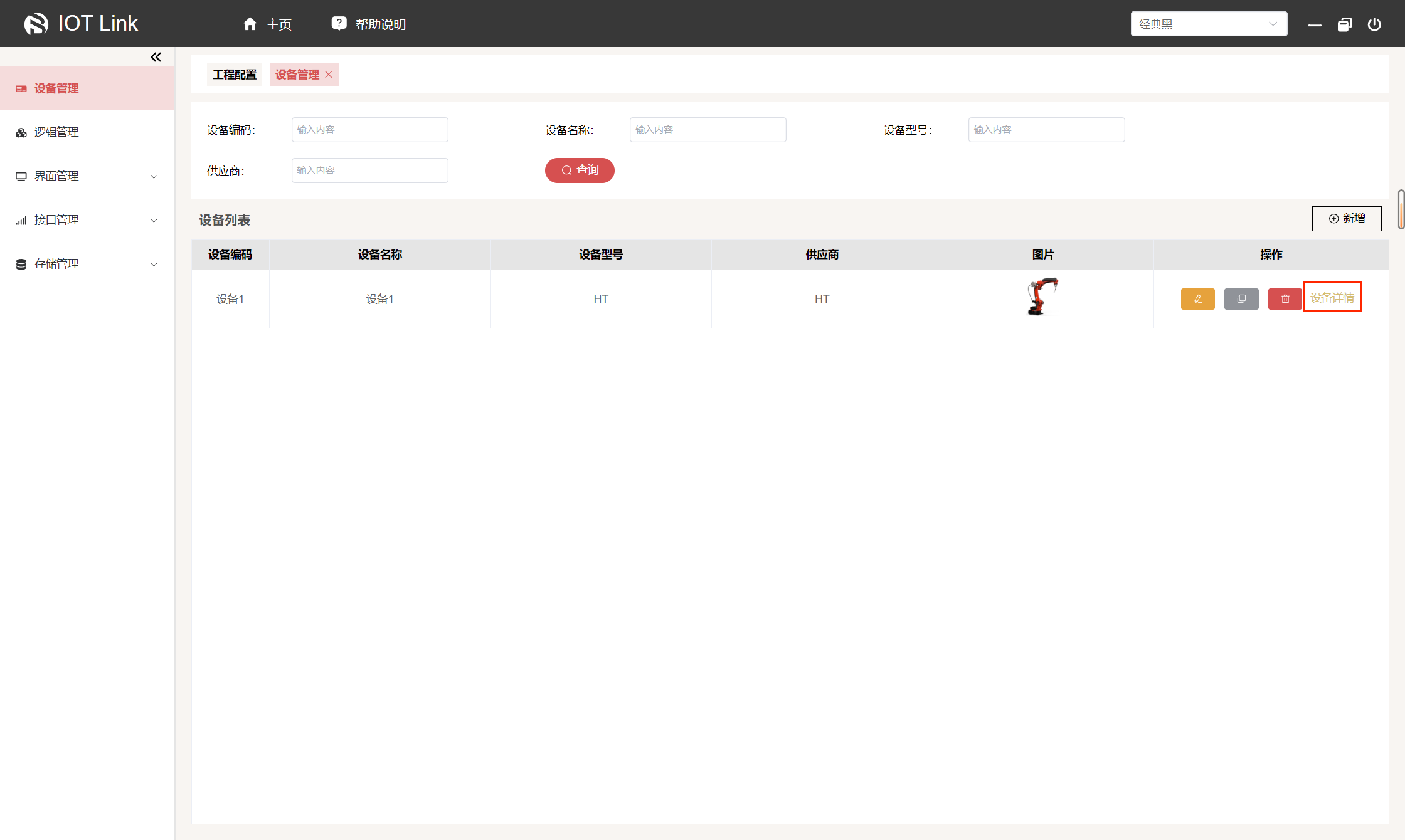

在左侧菜单中点击“设备管理”，打开设备列表界面。

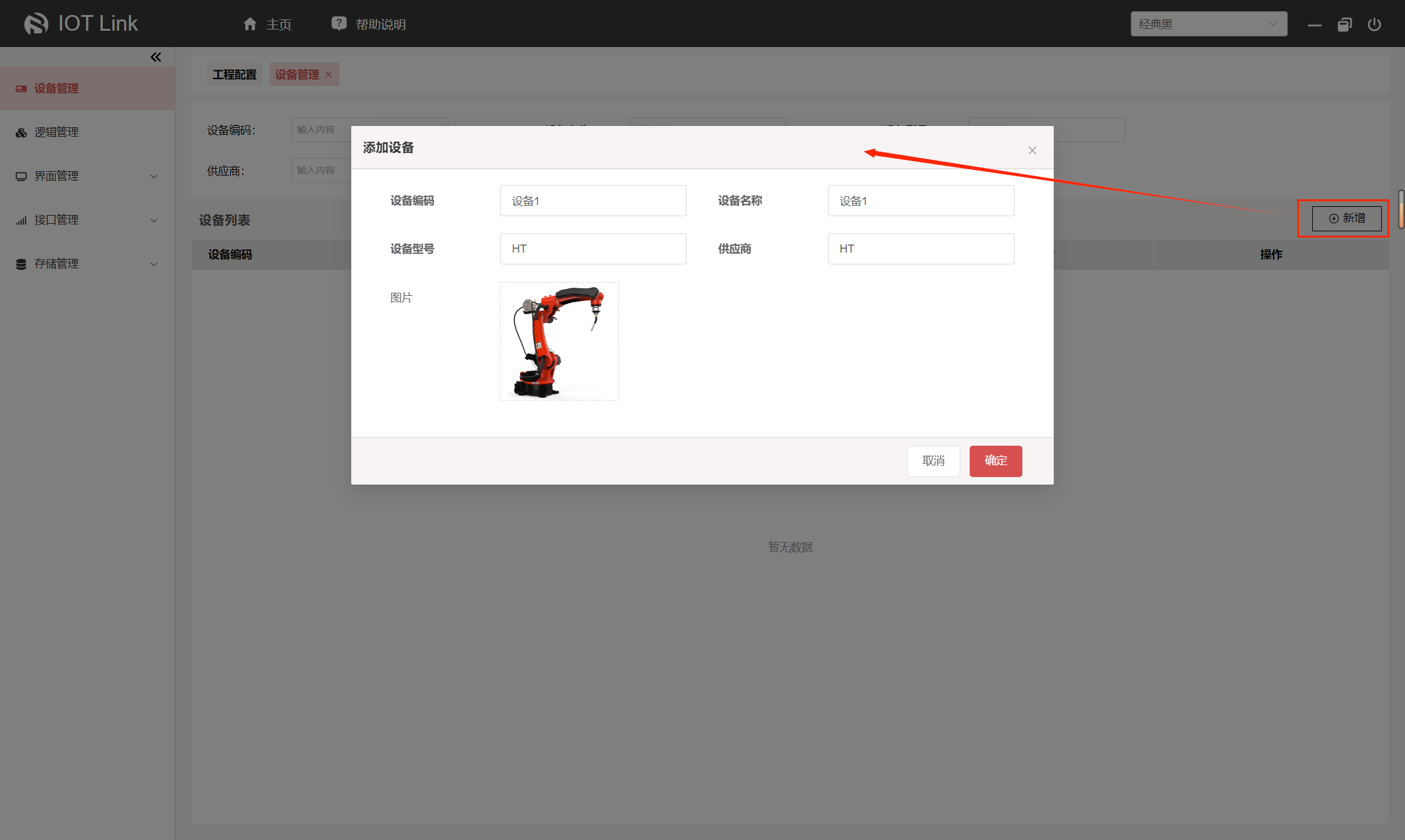

点击“新增”按钮，打开添加设备窗口，填写设备的信息并点击“确定”按钮，即可新增一个设备。

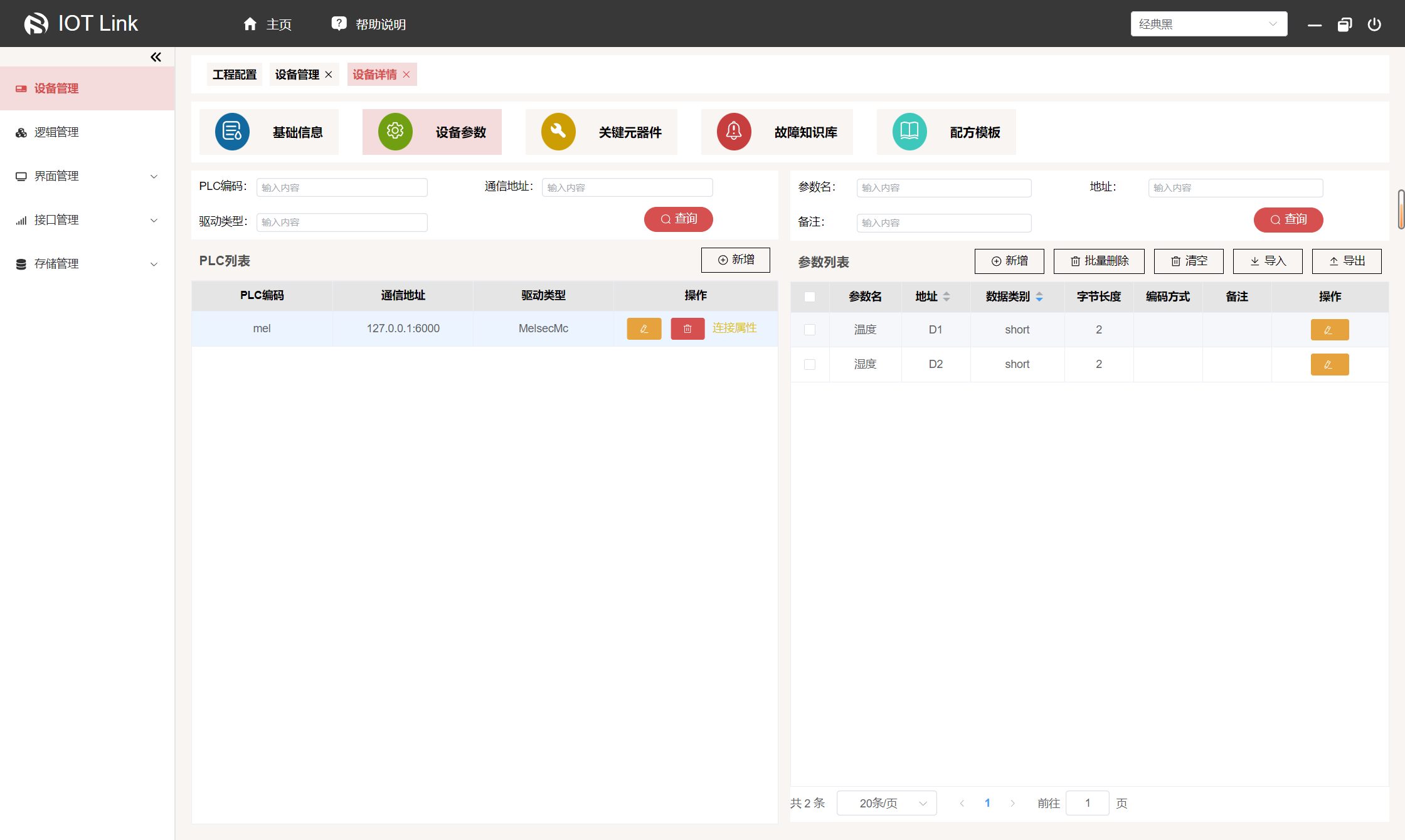

点击列表中的“设备详情”连接，打开设备详情界面。然后点击“设备参数”按钮，打开PLC和参数列表，在这里添加一个PLC和它的参数。

设置好设备和参数以后，我们需要采集数据，一般是通过逻辑来进行采集。

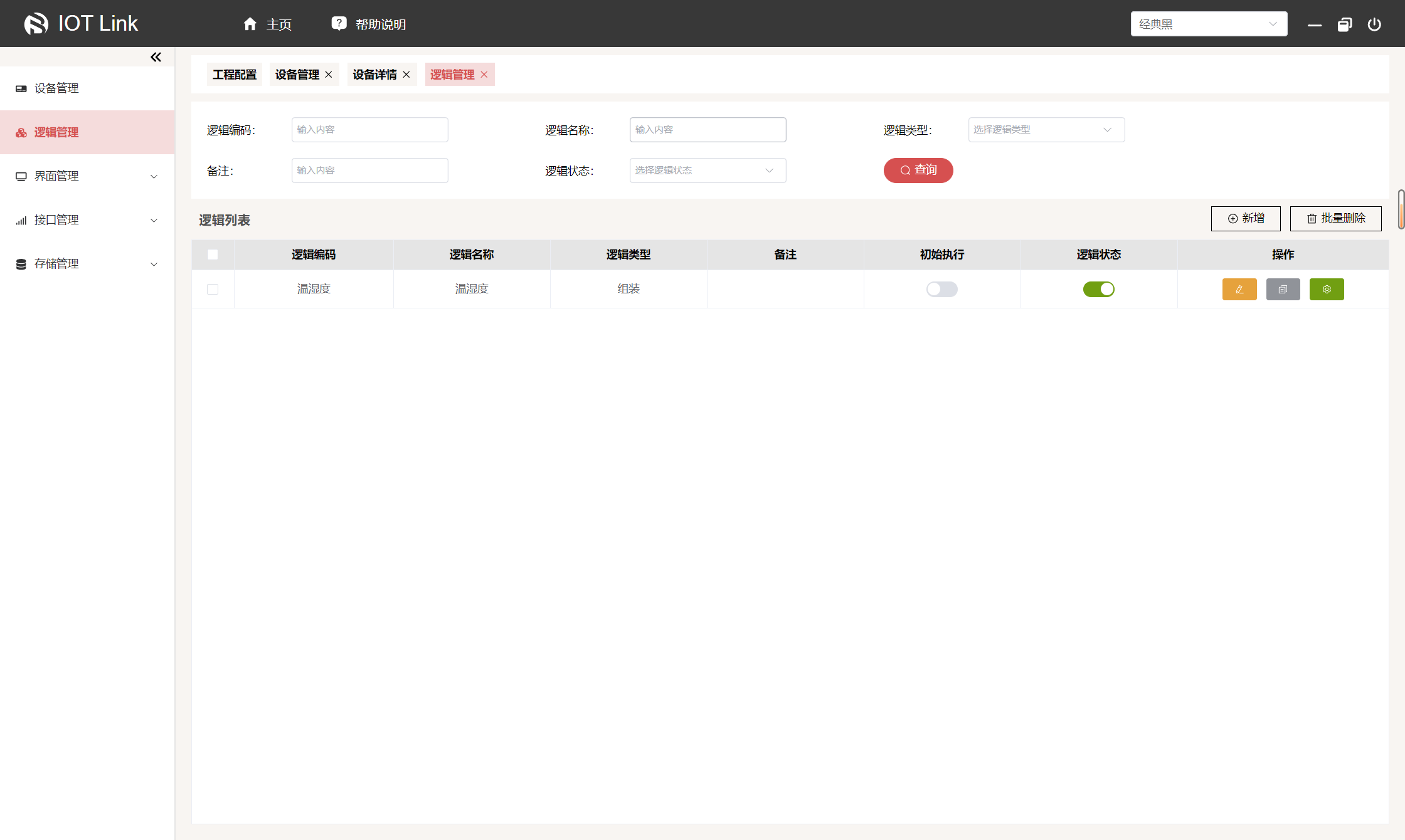

在左侧菜单中点击“逻辑管理”，打开逻辑列表界面。

点击“新增”按钮，打开添加逻辑窗口，填写逻辑的信息并点击“确定”按钮，即可新增一个逻辑。

点击列表中的配置按钮（绿色齿轮），打开逻辑编辑器窗口。

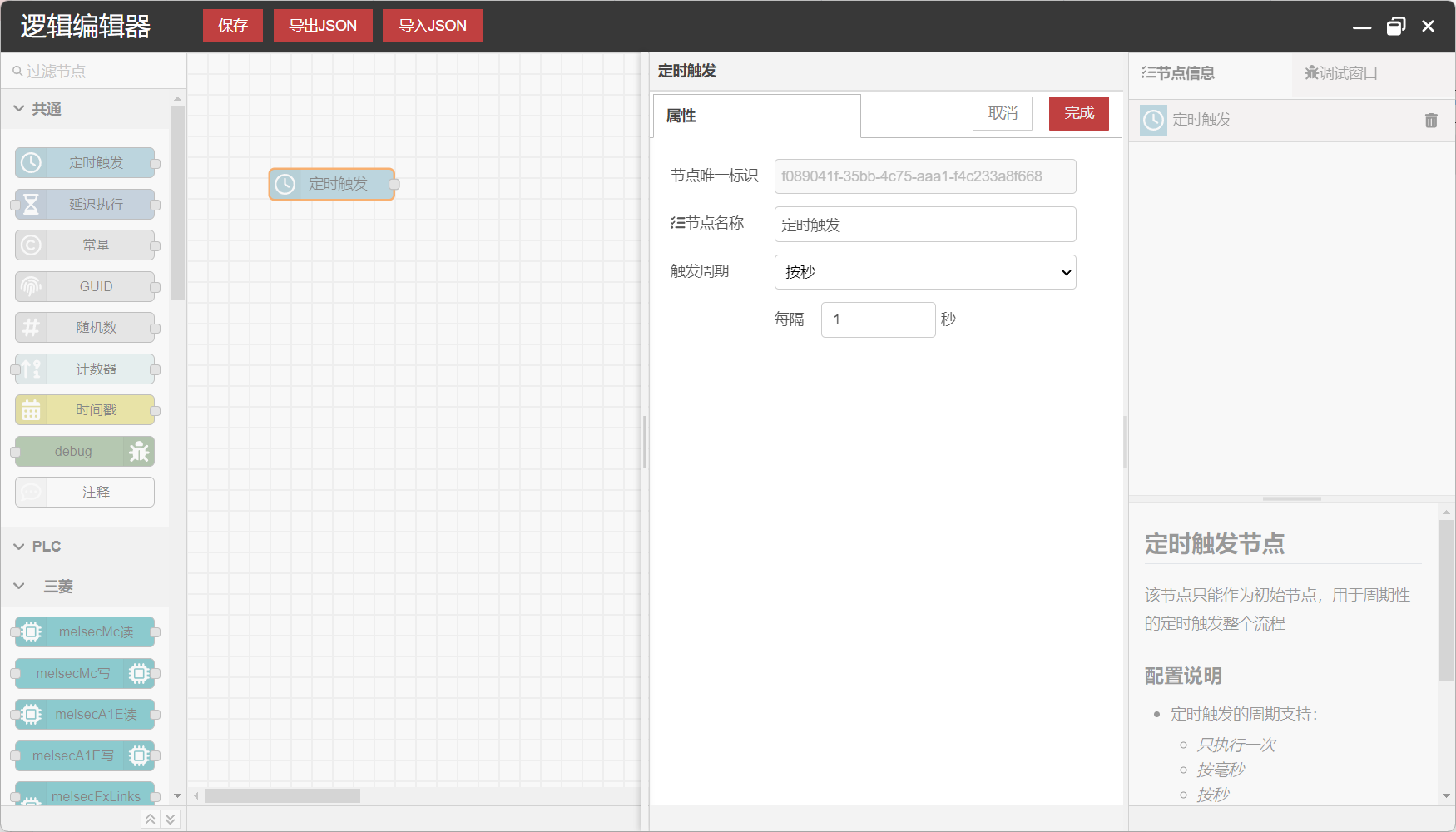

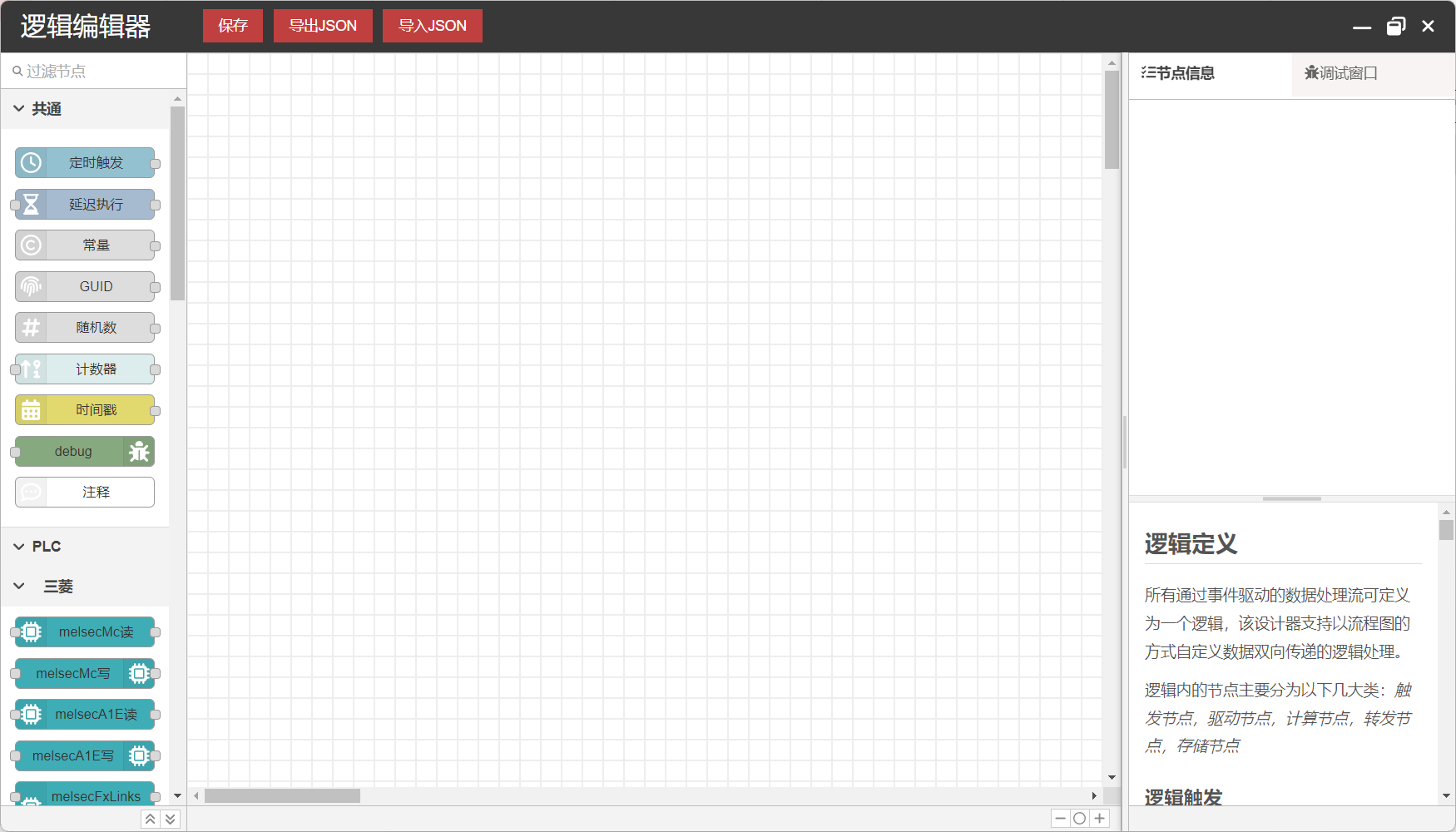

刚打开时，逻辑画布是空白的，此时拖一个“定时触发”节点上来，并双击打开其设置窗口，设置成每秒触发1次。

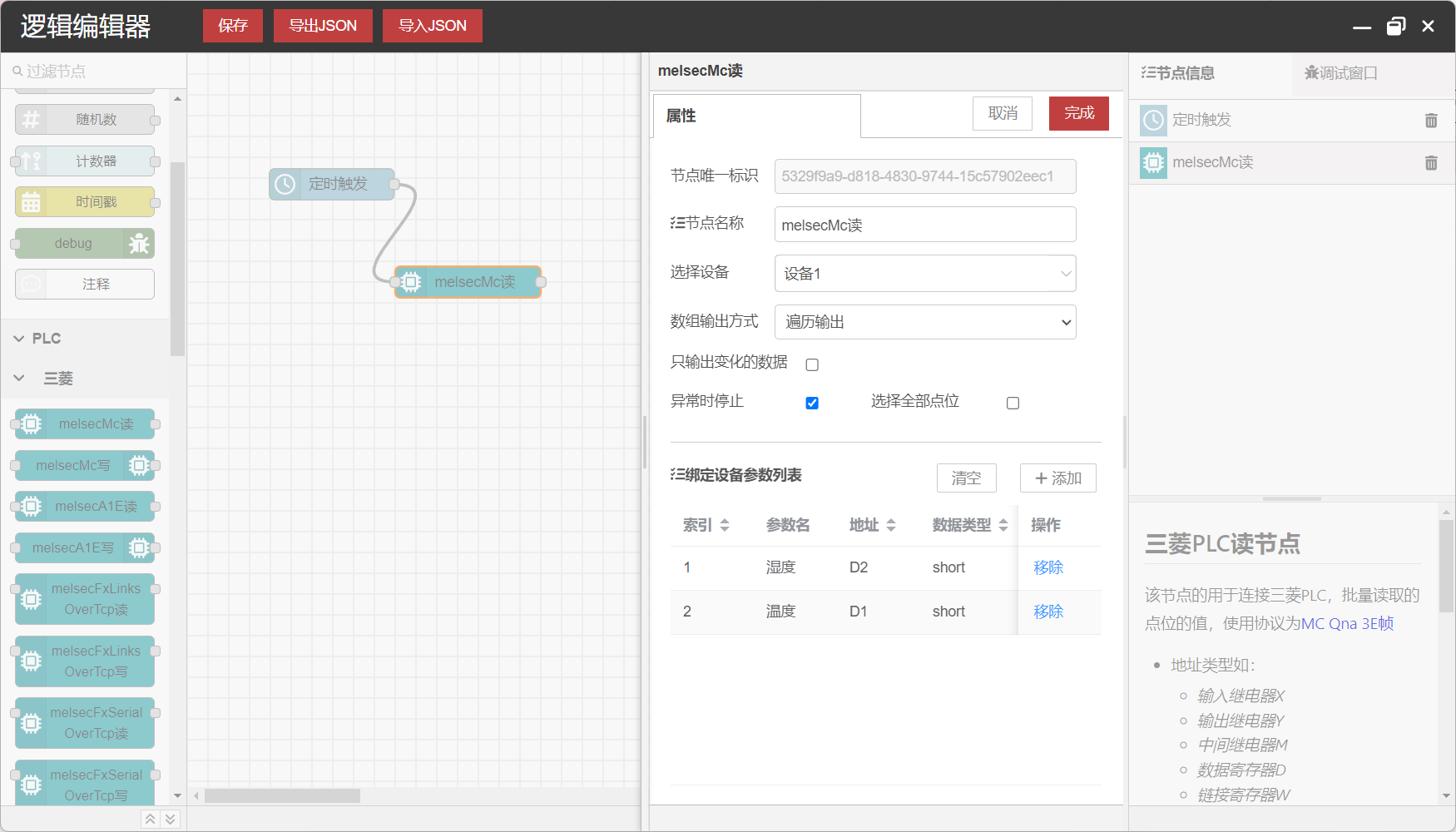

再拖一个“melsecMc读”节点上来，与“定时触发”连上，并双击打开它的设置窗口，添加“湿度”和“温度”参数，把“数组输出方式”改为“<参数名,参数值>键值对输出”。

这样就可以每秒钟读取一次这两个参数了。

然后我们来想办法把数据保存下来。

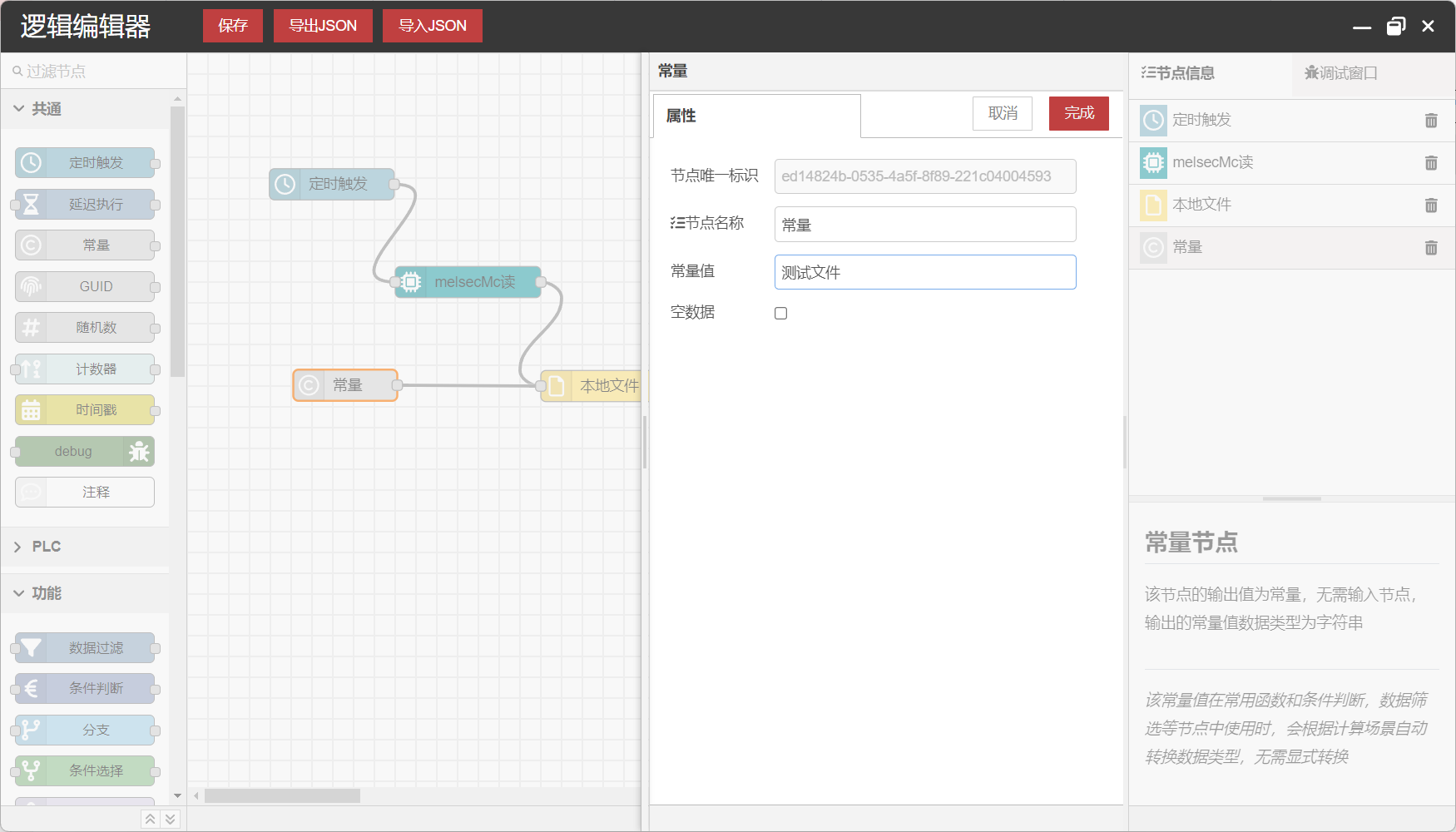

拖一个“常量”节点，作为文件名。

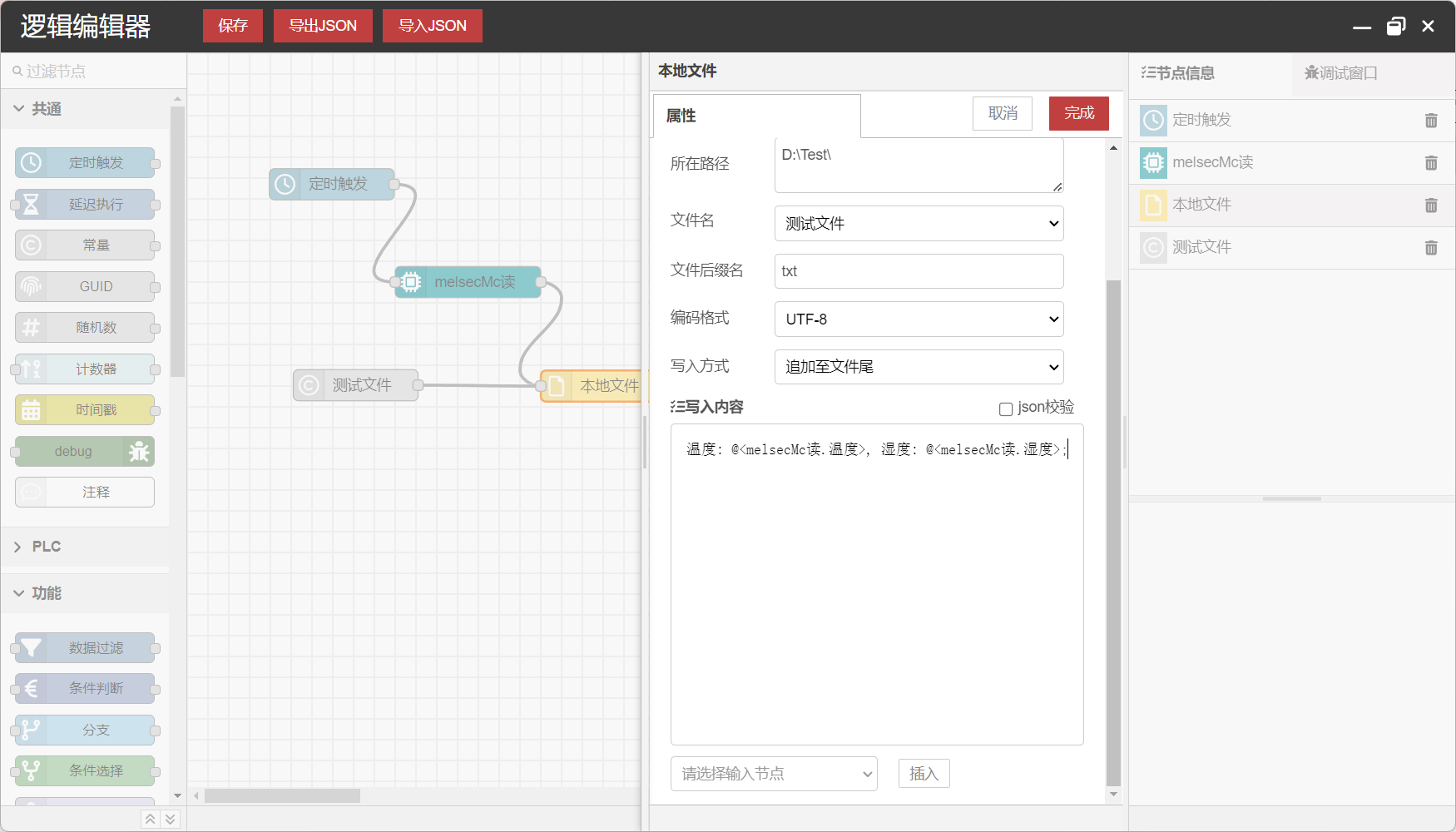

再拖一个“本地文件”节点，按图修改好文件设置

配置好以后，记得点击“保存”按钮。然后我们来调试一下这个逻辑是否能正常运行。

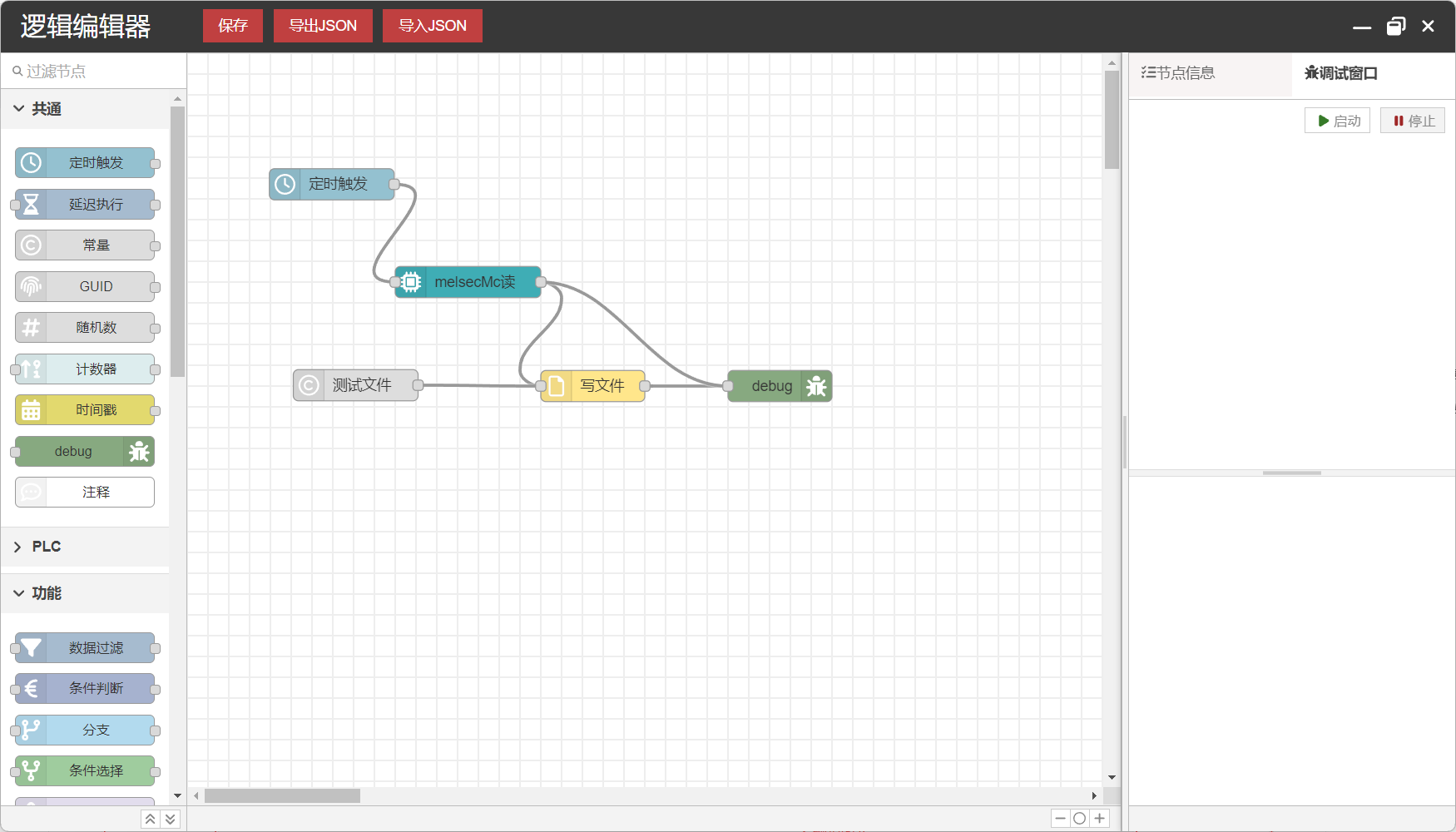

先拖一个debug节点上来，便于观察逻辑运行的信息。

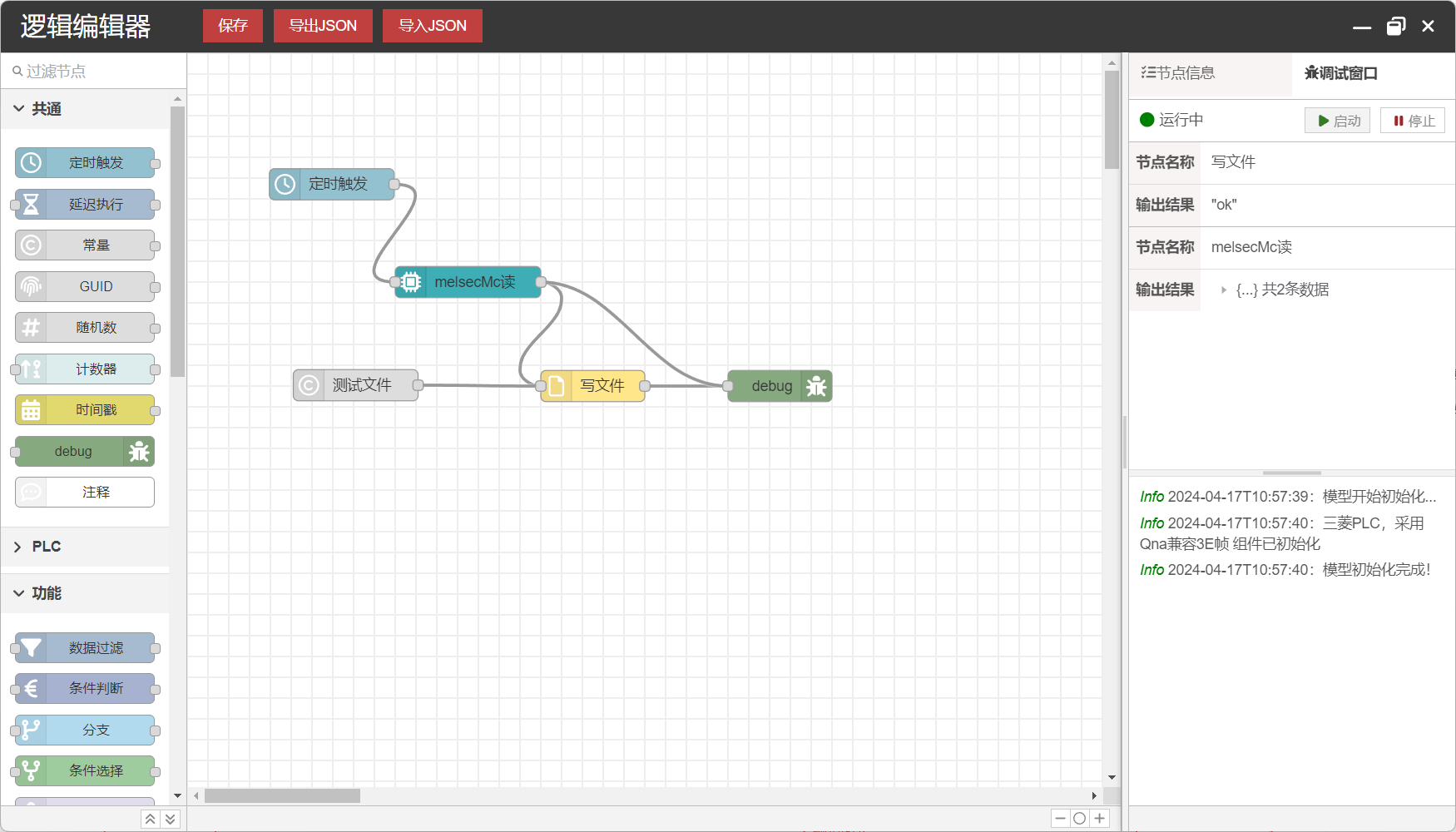

在右上角“调试窗口”中，点击“启动”，调试的信息会显示在右侧窗口中。

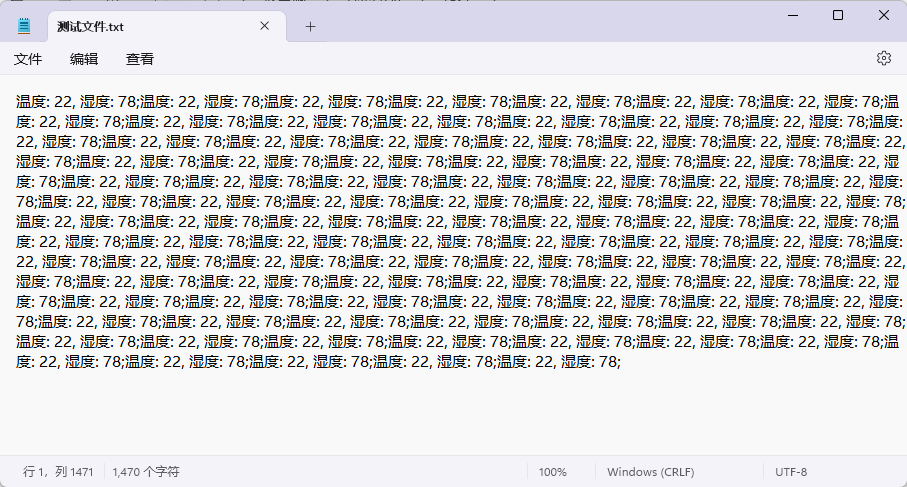

可以看到，“写文件”显示“ok”，代表文件在正常写入。我们来打开文件看一下。

除了数据采集，一般还需要一个界面来做展示。

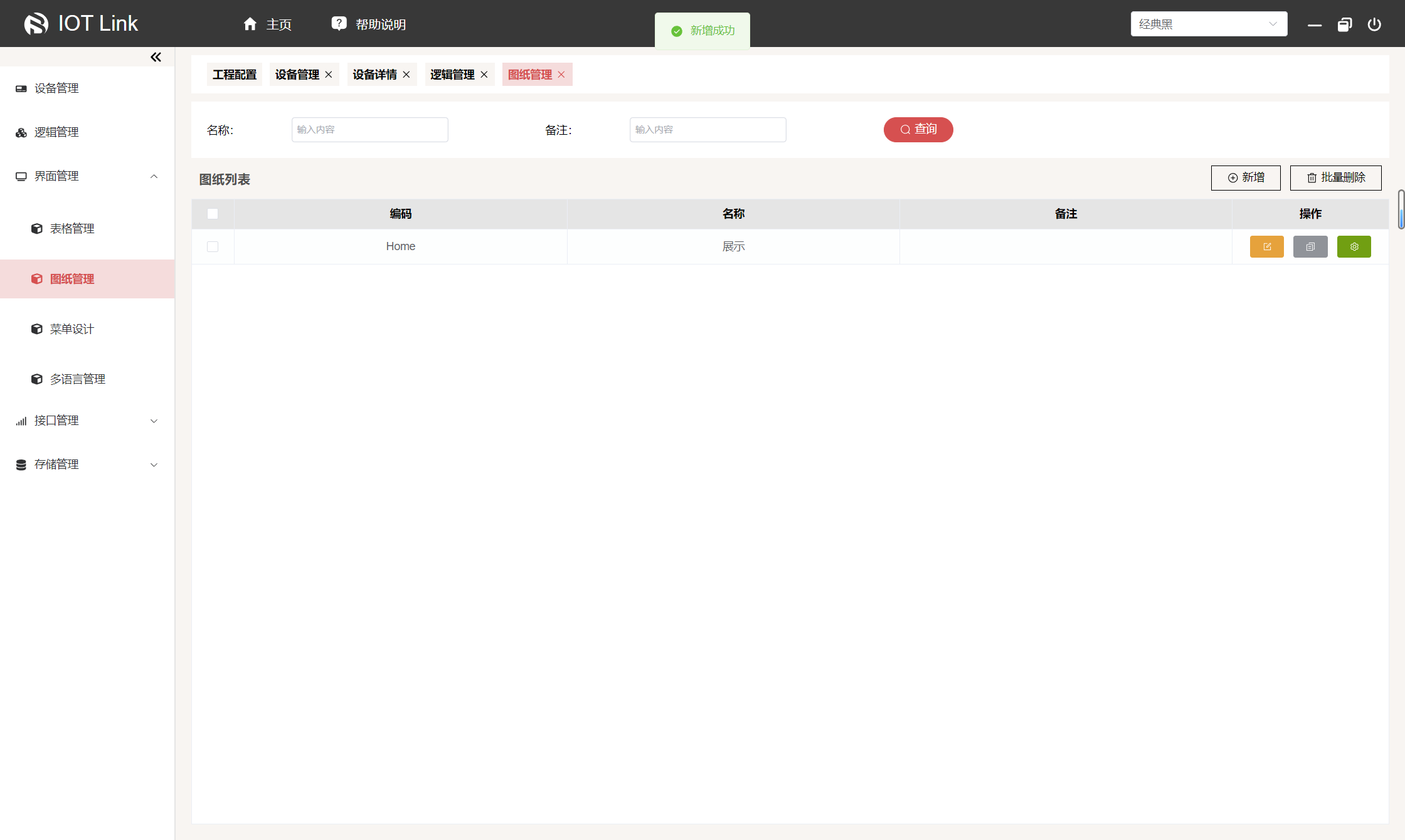

在图纸管理中新增一个图纸。

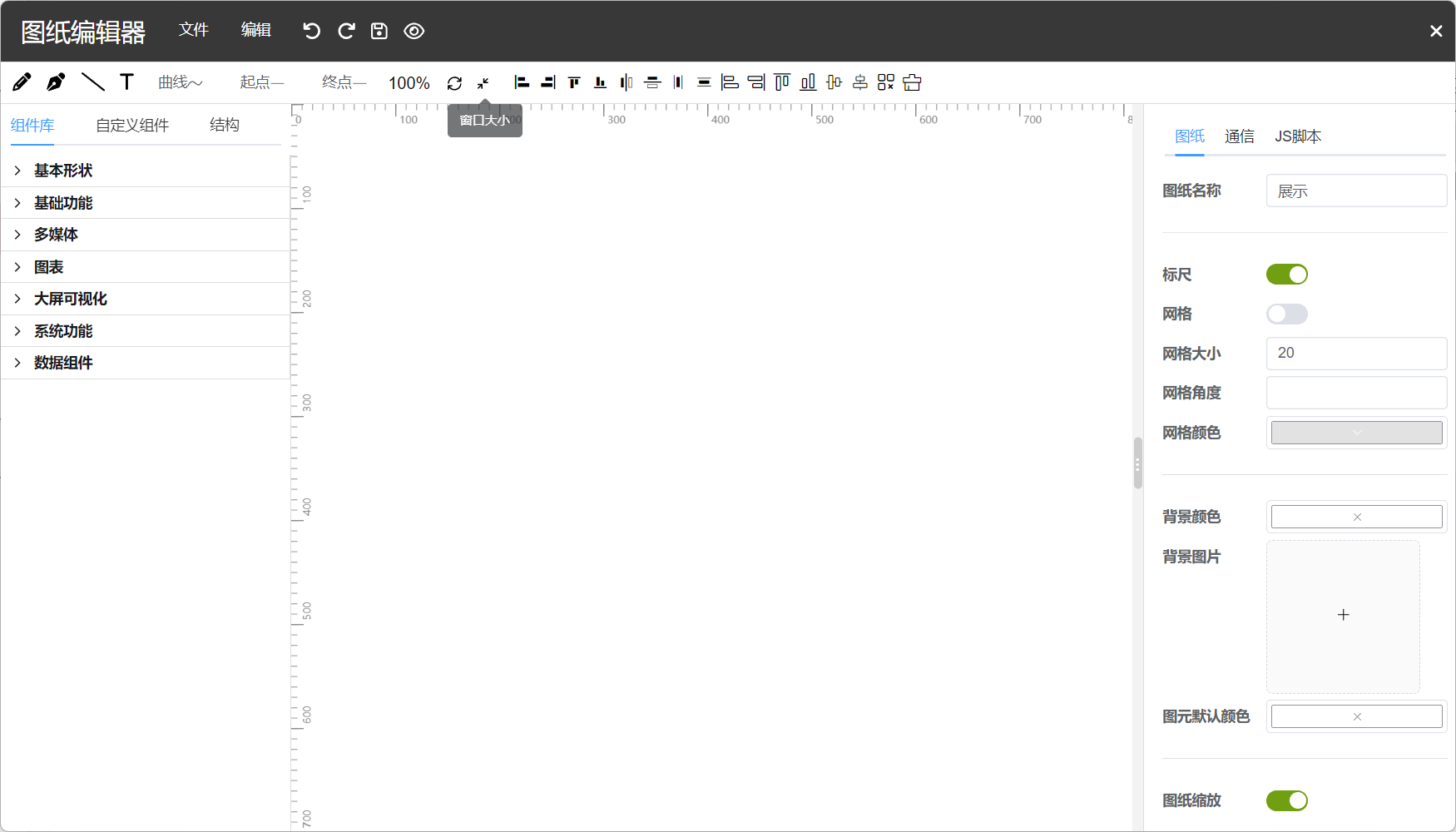

点击配置按钮（绿色齿轮），打开图纸编辑器窗口。

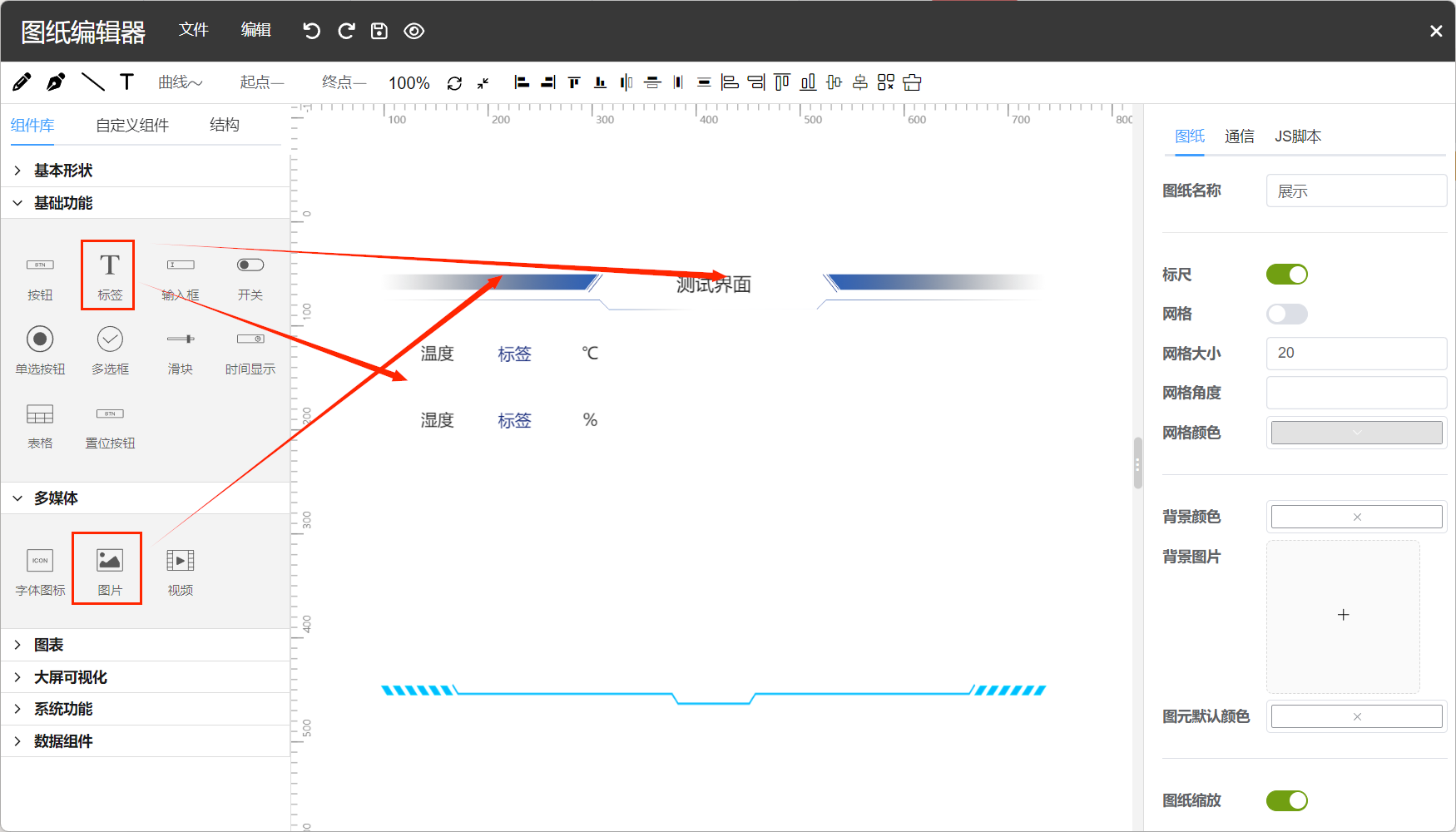

新的图纸都是空白的，我们可以在这里设计交互界面。按图拖一些组件放入画布中，并设置好字体、颜色等属性。

其中，两个“标签”，在“数据”栏中绑定好PLC参数。

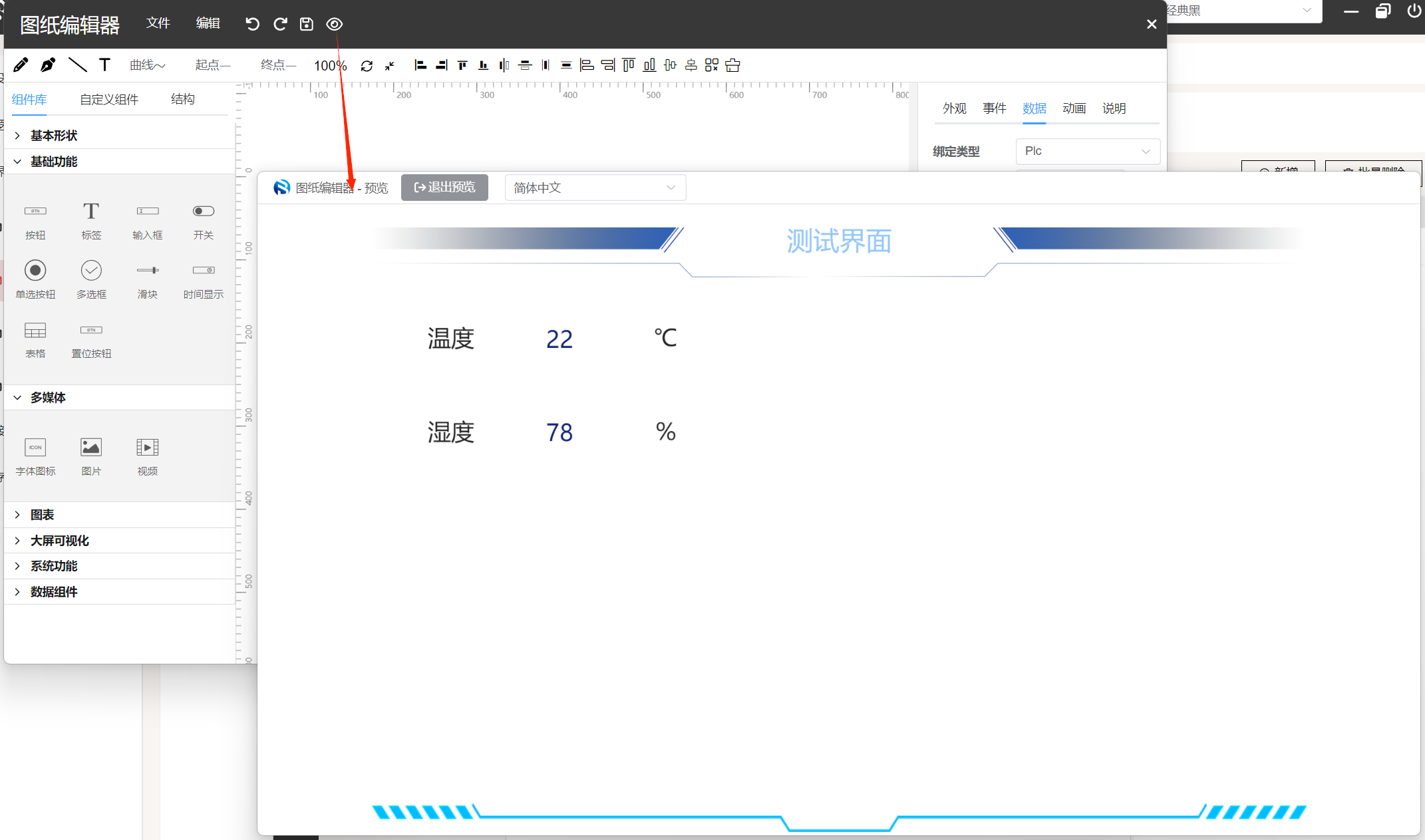

然后就可以预览了。

至此，一个简单的案例就开发完成了。
